Реконструкция освещения складских помещений кажется простой задачей, но многие проекты заканчиваются плохим качеством освещения, несоответствием стандартам или скрытыми рисками для безопасности после завершения строительства. Даже при использовании высококачественных светодиодных светильников, неправильные проектные решения или небрежная работа на объекте могут привести к провалу проекта. На основе опыта модернизации логистических складов площадью 12000 м² в Северной Европе, в этом блоге рассматриваются семь наиболее распространенных инженерных ошибок, помогая подрядчикам по освещению и командам EPC-проектов реализовывать качественные проекты освещения складов, соответствующие стандарту EN 12464-1.
Ошибка 1: Использование одного угла наклона балки для склада смешанного назначения.
Многие подрядчики используют широкоугольные светильники с углом освещения 90° или 120° для освещения всего склада, включая проходы между стеллажами и зоны сортировки. Широкоугольный свет создает густые тени, заслоняемые высокими стеллажами внутри проходов для комплектации заказов, что затрудняет считывание штрих-кодов и этикеток. В проекте площадью 12000 м² в первоначальной схеме использовался единый луч света 120°, моделирование показало, что вертикальная освещенность проходов достигала всего 78 лк, что не удовлетворяло требованиям к операциям комплектации заказов.
Правильное решение: использовать смешанную компоновку с помощью лазерных лучей: узкий луч для проходов между стеллажами, широкий луч для открытых зон сортировки; проверить компоновку с помощью моделирования Dia lux.
Ошибка 2: Повторное использование оригинальных крепежных элементов без проверки несущей способности.
Повторное использование существующих элементов подвески с крюками и цепями может снизить затраты на реконструкцию и сократить сроки строительства. Однако многие бригады пропускают прямую проверку несущей способности. Потрескавшиеся от ржавчины подвесные элементы могут упасть и привести к несчастным случаям. На площадке площадью 12000 м² 17% старых крюков были демонтированы после проверки из-за ржавчины и усталости металла.
Правильное решение: Перед повторным использованием квалифицированный персонал должен провести испытание на несущую способность; все изношенные, потрескавшиеся и заржавевшие детали следует утилизировать.
Важное напоминание: Даже если подвесные элементы прошли проверку, не следует повторно использовать места подвешивания, если исходная стальная конструкция здания изношена или подвержена коррозии.
Ловушка 3: погоня только за средним значением люкс, игнорирование равномерности U0 и бликов UGR.
Некоторые поставщики указывают в предложениях только средние значения освещенности. Даже средняя освещенность соответствует требованиям; низкая равномерность освещения создаст большие темные зоны. Чрезмерный UGR вызовет зрительную усталость у операторов склада, работающих в длительные смены. Стандарт EN 12464-1 требует, чтобы поддерживаемая освещенность на логистическом складе составляла ≥180 лк, U0≥0,7, UGR≤22. В реальном проекте после первой установки без точной настройки измеренный на месте показатель U0 достиг лишь 0,61, а регулировка угла наклона лампы в итоге повысила U0 до 0,74.
Ошибка 4: Выбор ламп IP65 для пыльно-влажных помещений склада.
Светильник со степенью защиты IP65 устойчив к брызгам воды, однако его герметичность не позволяет выдерживать длительное накопление большого количества пыли внутри склада. Пыль проникает в корпус лампы, загрязняет источник света и драйвер, ускоряя снижение яркости и преждевременный выход из строя. Для пыльных и влажных внутренних помещений логистических складов предпочтительнее использовать полностью герметичную конструкцию со степенью защиты IP66.
Примечание: IP66 Здесь речь идет о защищенном от непогоды помещении, НЕЛЬЗЯ использовать для установки на открытом воздухе.
Ошибка 5: Пропуск моделирования Dialux и полагание на эмпирическое расстояние между элементами.
Расположение стеллажей на складе, высота потолка и отражательная способность пола влияют на фактическое распределение света. Планировка, основанная на опыте, не может предсказать тени, возникающие из-за высоких стеллажей. Без моделирования существует риск переделок после монтажа. Даже для небольших проектов реконструкции необходимо выполнить 3D-оптическое моделирование до начала строительства.
Примечание: Моделирование с помощью Dia lux дает лишь теоретическую оценку. Фактический порядок размещения товаров на месте и расположение стеллажей могут отличаться от модели, поэтому после установки по-прежнему необходимы корректировка на месте и проверка освещенности.
Ошибка 6: Не зарезервировать интерфейс регулировки яркости для будущего обновления до интеллектуальной системы.
На начальном этапе многих проектов не требуется интеллектуальное освещение, поэтому подрядчики выбирают дешевые недиммируемые светильники для высоких потолков. Когда склад готовится к внедрению энергосберегающей системы управления освещением, требуется полная замена ламп, что влечет за собой значительные дополнительные инвестиции. Рекомендация: независимо от немедленной потребности в интеллектуальном освещении, отдавайте приоритет светильникам с диммированием 0–10 В.
Ошибка 7: Отсутствие полного комплекта приемочных документов после завершения строительства.
При передаче проекта осуществляется только поставка ламп без сопроводительной документации. При проведении местной проверки безопасности вы не можете предоставить фотометрический отчет, протокол испытаний освещенности на месте, файл IES и сертификаты на продукцию. Для европейских логистических проектов необходимо предоставить протокол испытаний освещенности на месте, документ моделирования Dia lux, фотометрический файл IES, сертификат CE и технический паспорт продукции.

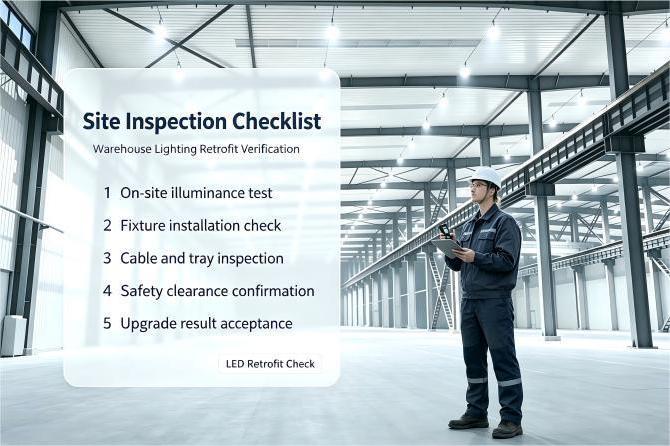

Контрольный список приемки основных компонентов при модернизации освещения склада
Отчет о моделировании Dialux перед началом строительства
Протокол проверки несущей способности повторно используемых элементов подвески.
Данные, полученные на месте: поддерживаемая освещенность, равномерность U0, UGR, CRI.
запись регулировки угла наведения лампы
Сертификация продукции, фотометрический файл IES.
Проверка функции регулировки яркости 0–10 В (при наличии).
Часто задаваемые вопросы
В1. Можно ли полностью избежать риска переделок, если у нас есть отчет о моделировании Dia lux?
Моделирование снижает риски, но не может заменить точную настройку на месте. Отклонения в установке и фактическое состояние складирования товаров изменяют реальный эффект освещения. Регулировка угла наклона светильника и тестирование освещенности на месте по-прежнему необходимы.
Вопрос 2. Какие документы необходимо предоставить для участия в тендере по проекту модернизации складских помещений?
Отчет о моделировании Dialux, фотометрический файл IES, технический паспорт изделия, сертификаты CE/EMC, отчет о полевых испытаниях после установки.
Ознакомьтесь с реальным примером из практики:Пример проекта по модернизации освещения логистического склада площадью 12000 м².
