Модернизация освещения футбольного поля для игры 7 на 7 с использованием светодиодов (замена металлогалогенных ламп мощностью 800 Вт на светодиоды).

Предыстория проекта

Данный проект реконструкции направлен на модернизацию стандартного коммерческого футбольного поля для игры 7 на 7 с искусственным покрытием. Площадка долгое время использовалась для ежедневных тренировок и небольших ночных матчей. В первоначальной системе освещения применялись традиционные металлогалогенные прожекторы мощностью 800 Вт, которые со временем изнашивались, потребляли чрезвычайно много энергии и сильно теряли световой поток. Старое освещение не соответствовало современным требованиям к освещенности во время ночных тренировок и международным стандартам освещенности матчей. Для снижения долгосрочных затрат на электроэнергию, улучшения равномерности освещения поля и устранения ночных бликов, оператор площадки решил полностью модернизировать всю систему освещения, установив светодиодные светильники. В рамках проекта были сохранены оригинальные 8-метровые опоры освещения без замены проводки, что позволило реализовать экономичную и высокоэффективную модернизацию освещения.

Существующие болевые точки

До реконструкции традиционная металлогалогенная система освещения футбольного поля для игры в формате 7 на 7 имела четыре основные эксплуатационные проблемы, которые являются распространенными проблемами старых стадионов как в стране, так и за рубежом:

1. Высокое энергопотребление и большие затраты на электроэнергию: 36 металлогалогенных ламп мощностью 800 Вт каждая работают на полной нагрузке, потребляя огромное количество электроэнергии в день, что приводит к высоким годовым затратам на электроэнергию и снижению рентабельности объекта.

2. Значительное снижение светового потока: Короткий срок службы традиционных металлогалогенных ламп привел к заметному снижению яркости в течение полугода. Неравномерная яркость поля не позволяла проводить стабильные ежедневные ночные тренировки.

3. Сильные блики и ухудшение качества спортивных трансляций: Без профессиональных линз с регулировкой освещения металлогалогенные лампы создавали рассеянный свет с большими потерями за пределами поля, вызывая зрительную усталость и помехи для зрения игроков во время ночных матчей.

4. Высокие затраты на техническое обслуживание: металлогалогенные лампы имели высокую частоту отказов и короткий срок службы. Ежегодная аренда подъемного оборудования и ручная замена требовались, что приводило к высоким скрытым затратам на техническое обслуживание.

Индивидуальное решение

Учитывая исходную схему расположения опор, нагрузку цепей и стандарты спортивного освещения, мы разработали комплексное решение для модернизации, включающее неразрушающую замену, энергосбережение и повышение яркости, отсутствие необходимости в переподключении проводки и низкие затраты на техническое обслуживание. Все устаревшие металлогалогенные лампы мощностью 800 Вт были демонтированы и полностью заменены профессиональными светодиодными прожекторами HRLUX мощностью 400 Вт в форме «крыла летучей мыши» для стадионов.

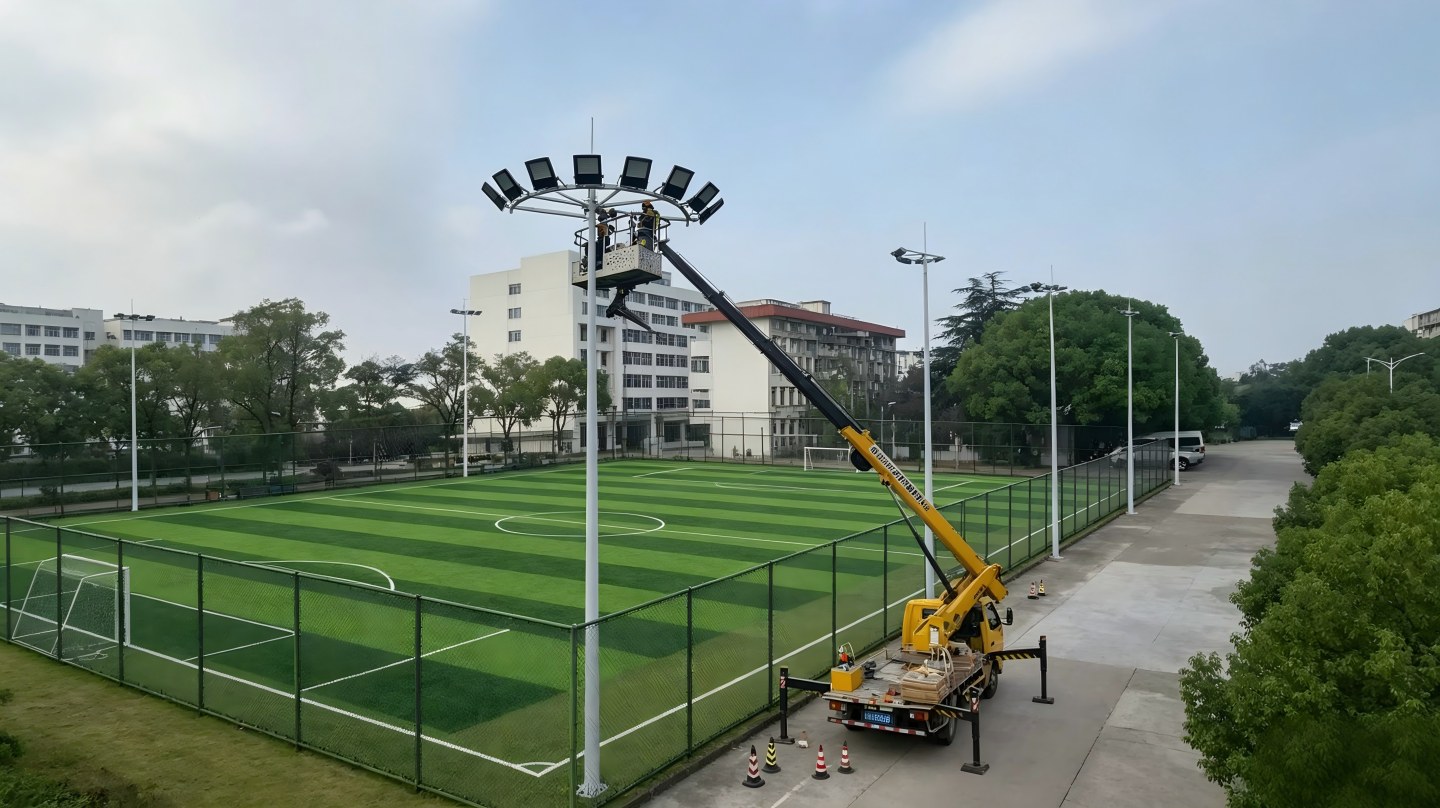

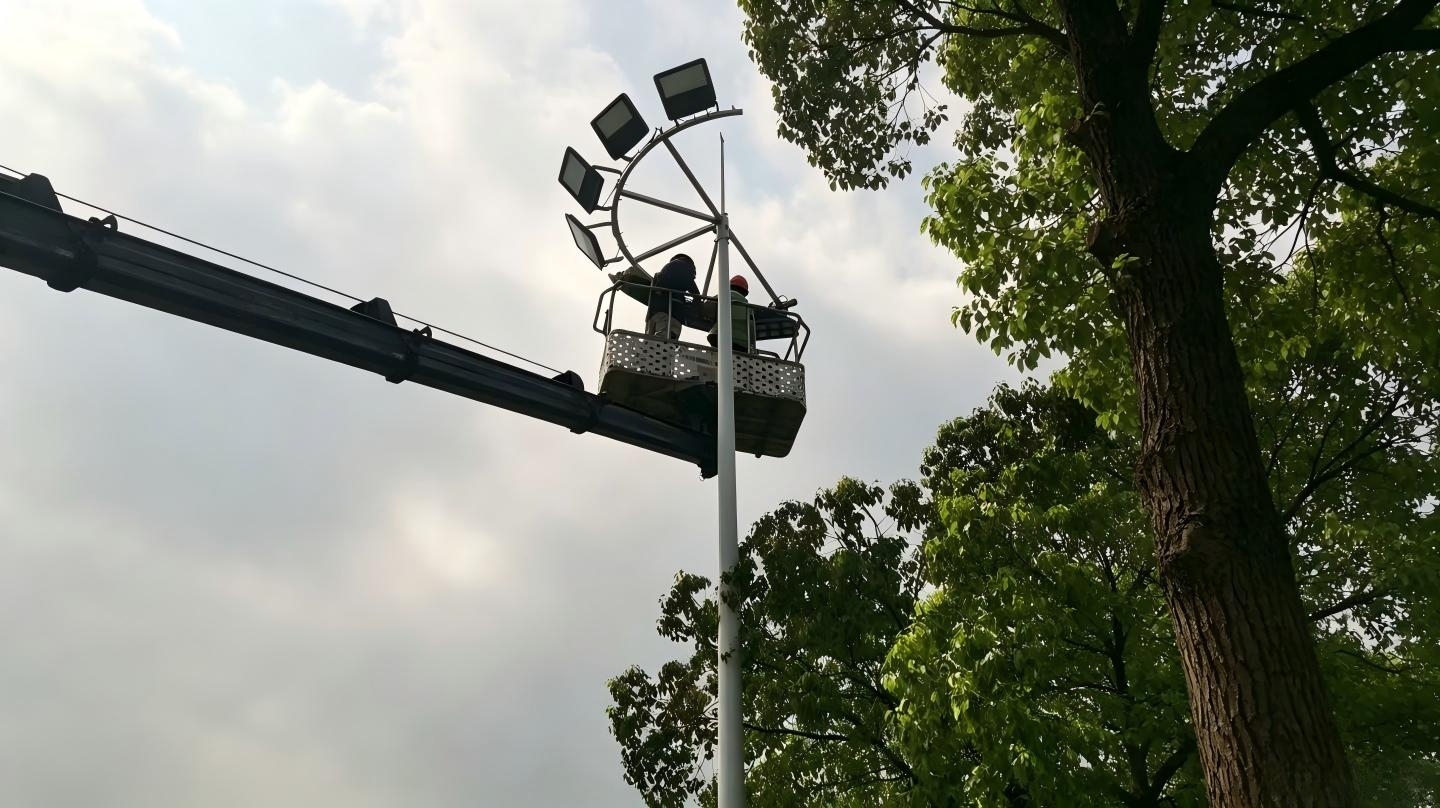

В проекте использована отработанная стандартизированная компоновка: 6 стандартных осветительных столбов высотой 8 м, оснащенных многоугольными круглыми кронштейнами, по 6 ламп мощностью 400 Вт на столб, всего 36 ламп. Благодаря эксклюзивным оптическим линзам типа «крыло летучей мыши», светильники точно контролируют угол проекции, фокусируя 92% светового потока на газоне, чтобы избежать потерь света и бликов. Лампы идеально адаптируются к исходной нагрузке цепи без переделки проводки или модификации столбов, что значительно сокращает сроки строительства и снижает затраты на реконструкцию. Оснащенные защитой IP66, промышленным драйвером Meanwell и чипами с длительным сроком службы 50 000 часов, лампы подходят для длительной эксплуатации на открытом воздухе в суровых условиях, таких как высокие температуры, дождь и песчаный ветер.

Тестовые данные и результаты проекта

После завершения строительства независимые инспекторы провели многоточечные ночные проверки на объекте. Все параметры освещения соответствовали и превосходили отраслевые стандарты. Результаты реконструкции представлены ниже:

1. Значительно улучшенная освещенность: средняя освещенность поля увеличилась с 275 люкс до 330 люкс (улучшение яркости на 20%), что значительно превышает минимальный стандарт в 200 люкс для любительских матчей по всему миру, при этом равномерность освещения достигла 0,72, а темные зоны полностью отсутствуют.

2. Значительная экономия энергии: общая установленная мощность снизилась с 28800 Вт до 14400 Вт, что составляет 50% сокращения потребления электроэнергии. Ежедневная экономия электроэнергии достигает 86,4 кВт·ч, что снижает годовые комплексные эксплуатационные расходы на 52–60%.

3. Оптимизированные оптические характеристики: Специальная конструкция системы управления освещением в форме крыла летучей мыши обеспечивает UGR ≤ 22, полностью устраняя резкие блики и обеспечивая четкое и комфортное зрение для ночных тренировок и соревнований.

4. Сверхнизкие затраты на техническое обслуживание: светодиодные чипы с длительным сроком службы 50 000 часов не требуют замены партии в течение 5-8 лет, что полностью исключает ежегодные дорогостоящие работы по обслуживанию подвесных систем.

Отзыв клиента

«Самыми большими проблемами нашего поля были высокие счета за электроэнергию и частое ежегодное техническое обслуживание ламп, что создавало значительную операционную нагрузку. После модернизации до профессиональных светодиодных стадионных светильников HRLUX 400W наши расходы на электроэнергию сократились вдвое. Яркость поля стала более равномерной и без бликов, а игроки получили гораздо лучшее ночное видение. Самое обнадеживающее — это отсутствие необходимости в техническом обслуживании подвесных конструкций в течение многих лет, а срок окупаемости оказался короче, чем ожидалось. Мы продолжим сотрудничество при последующих модернизациях стадиона».

— Менеджер по эксплуатации стадиона

Квалификация и авторитет EEAT

Данное решение по модернизации реализовано профессиональной командой инженеров по спортивному освещению HRLUX. Обладая 12-летним опытом в области исследований, разработок и строительства профессионального наружного освещения, мы завершили более 300 проектов по модернизации освещения футбольных, баскетбольных и теннисных кортов по всему миру. Сосредоточившись на зарубежных рынках муниципального, университетского и коммерческого спортивного освещения, мы обеспечили полную проверку всех светильников авторитетными сторонними оптическими лабораториями, имеющими все необходимые экспортные сертификаты. Вся официальная приемочная и тендерная документация соответствует стандартам аудита государственных закупок по всему миру, а содержание проекта поддается проверке и отслеживанию.

Полные параметры проекта

Региональное индивидуальное решение

В соответствии с климатическими условиями, состоянием электросетей и местными стандартами проведения тендеров в различных регионах мира, данное решение по освещению стадиона для игры 7 на 7 допускает дифференцированную индивидуальную модернизацию для удовлетворения потребностей в закупках на местном и зарубежном рынках и может быть непосредственно включено в техническую документацию тендера:

1. Ближний Восток (Саудовская Аравия, ОАЭ, Катар): Оснащен полным комплектом сертификатов SASO и SABER, модернизированной высокотемпературной камерой теплоотвода и полностью герметичной пылезащитной конструкцией, адаптированной к условиям высоких температур и ветреной песчаной погоды в пустыне, что предотвращает накопление пыли и перегрев, а также снижение светопропускания. Подходит для проектов, финансируемых местными муниципалитетами в рамках тендеров на строительство стадионов.

2. Прибрежные районы Юго-Восточной Азии (Таиланд, Вьетнам, Малайзия): Добавлено нанопокрытие, защищающее от воздействия солевого тумана и коррозии, усилены водонепроницаемые клеммы для защиты от высокого уровня солевого тумана и высокой влажности в прибрежных районах, что эффективно замедляет окисление и ржавление ламп, подходит для длительного использования на открытом воздухе в кампусах и на стадионах.

3. Европа, Америка и Австралия: Предоставляются официальные отчеты о тестировании световой эффективности и затухания света по стандартам DLC и LM79, стандартная функция интеллектуального диммирования 0-10 В и цветовая температура, соответствующая международному стандарту 5700K, что соответствует европейским и американским сертификатам энергосбережения и техническим требованиям к спортивному освещению, подходит для проектов реконструкции государственных стадионов.

4. Африка (Нигерия, Кения): Модернизированный драйвер сверхширокополосного напряжения AC85-305V и модуль защиты от перенапряжения высокого напряжения 15 кВ, адаптированные к нестабильной местной электросети и колебаниям напряжения, снижающие частоту перегорания ламп и обеспечивающие долговременную стабильную работу.

Основные выводы

1. Данный проект предусматривает неразрушающую замену металлогалогенных ламп мощностью 800 Вт на светодиодные стадионные светильники мощностью 400 Вт, что позволяет снизить общее энергопотребление на 50% и годовые эксплуатационные расходы на 52-60%.

2. Обновленное поле обеспечивает освещенность 330 люкс и равномерность освещения 0,72 с низким уровнем бликов и без темных зон, что соответствует международным стандартам освещения любительских матчей;

3. Не требуется замена проводки или опор, что обеспечивает низкую стоимость ремонта и короткий срок строительства, подходит для модернизации как новых, так и старых стадионов;

4. Сверхдлительный срок службы лампы (50 000 часов) значительно снижает затраты на последующее техническое обслуживание антенны и обеспечивает короткий срок окупаемости;

5. Поддержка индивидуальных обновлений для различных регионов мира и полный цикл подготовки тендерной документации для различных зарубежных тендерных проектов.

Часто задаваемые вопросы

В1: Можно ли заменить металлогалогенные лампы мощностью 800 Вт светодиодными лампами мощностью 400 Вт без переделки проводки?

А: Да, поддерживается полностью неразрушающая замена на месте. Напряжение и нагрузка лампы адаптируются к исходной цепи, не требуется переподключение проводки или модификация опоры, что позволяет максимально сэкономить на строительных затратах и ​​сроках службы.

В2: Соответствует ли схема освещения стандартам, предъявляемым к участию в тендерах на освещение в зарубежных кампусах и муниципальных учреждениях?

A: Измеренная средняя освещенность составляет 330 люкс, что значительно превышает международный минимальный порог для участия в тендерах на любительские матчи, составляющий 200 люкс при коэффициенте равномерности 0,72. Все параметры могут быть непосредственно внесены в тендерную документацию и поддерживают повторную проверку независимыми организациями.

В3: Каков срок окупаемости обновленного освещения стадиона?

А: В зависимости от региональных различий в ценах на электроэнергию, срок окупаемости составляет 9-11 месяцев в Европе и Америке, 12-14 месяцев на Ближнем Востоке и 22-26 месяцев в Юго-Восточной Азии и Африке, при этом сохраняется стабильный эффект экономии энергии.

Вопрос 4: Каков срок гарантии на лампу и как гарантировать послепродажное обслуживание за рубежом?

A: На все лампы предоставляется 5-летняя глобальная гарантия на все оборудование. Запасные части оперативно доставляются со складов за рубежом, круглосуточно предоставляется онлайн-поддержка профессиональных инженеров, включая удаленные консультации по сборке и послепродажное техническое обслуживание.

В5: Можете ли вы предоставить чертежи моделирования освещения Dialux и тендерную документацию?

A: Мы предоставляем бесплатные индивидуальные чертежи моделирования освещения на объекте от Dialux и отчеты об анализе освещенности, а также полный комплект сертификатов, протоколов испытаний и квалификационных документов для удовлетворения потребностей в подготовке тендерной документации на зарубежных объектах.

В6: Вы поддерживаете индивидуальные решения по реконструкции и адаптации помещений под особые нужды?

А: Да! Мы можем разработать эксклюзивные световые решения и модернизировать оборудование в соответствии с размером площадки, высотой опор, местным климатом, состоянием электросети и требованиями тендера, адаптируясь к различным особым условиям работы, таким как высокие температуры, солевой туман и низковольтные электросети.

Сервис и гарантия

Мы предоставляем бесплатные чертежи для моделирования освещения от Dialux, полный комплект тендерной документации, 5-летнюю глобальную гарантию на лампы, быструю доставку запасных частей со склада за рубежом и круглосуточную онлайн-поддержку инженеров, оказывая поддержку в реализации индивидуальных проектов по модернизации освещения и крупных экспортных проектов для стадионов по всему миру.
