Обзор проекта
Название проекта: Проект «под ключ» по освещению в ночное время 18-луночного чемпионского поля для гольфа «Аль-Маджид» в Дубае.
Расположение: Дубай, ОАЭ
Сотрудник: Гольф-клуб «Аль-Маджид»
Оценка за проект: Турнирный стандарт I-класса (профессиональный стандарт освещения HRLUX с двухуровневым освещением)
Проектный цикл: Разработка проекта: 12 дней + монтаж и ввод в эксплуатацию на месте: 45 дней, полная поставка в течение 2 месяцев.
Основной спрос: Создать полноценную систему ночного гольфа на 18 лунок, соответствующую стандартам IESNA Class IV и USGA; решить проблемы неравномерного освещения, сильного блика, рассеивания света в прилегающие жилые районы и теневых зон, создаваемых временным освещением; обеспечить поддержку международных любительских турниров, развлекательных мероприятий для членов клуба и корпоративных VIP-приемов; сократить долгосрочные затраты на электроэнергию и техническое обслуживание более чем на 50%.
1. Проблемы проекта и ограничения на площадке.
1. Сложный рельеф: 7 лунок с изгибом, 12 песчаных бункеров, 5 больших водных препятствий, холмистые хребты с перепадом высот до 12 м; деревья вокруг фервеев легко заслоняют свет, образуя темные зоны.
2. Жилые районы в пределах 80 м от границы поля для гольфа: строгие местные муниципальные правила по контролю светового загрязнения, уровень рассеянного света должен быть не выше 3%.
3. Оригинальные временные металлогалогенные лампы: низкая равномерность освещения (CV > 0,4), сильное ослепление, высокое энергопотребление, короткий срок службы, не соответствуют пороговым значениям освещенности для турниров.
4. Двойная потребность в использовании: ежедневная развлекательная игра и проведение профессиональных турниров, требующие двух наборов регулируемых режимов освещения.
5. Широкие фервеи длиной 40–62 м, смешанные узкие изогнутые фервеи, традиционная симметричная расстановка столбиков не позволяют устранить темные зоны в центре поля.
2. Индивидуальное решение по освещению от HRLUX
2.1 Стандартная конфигурация параметров

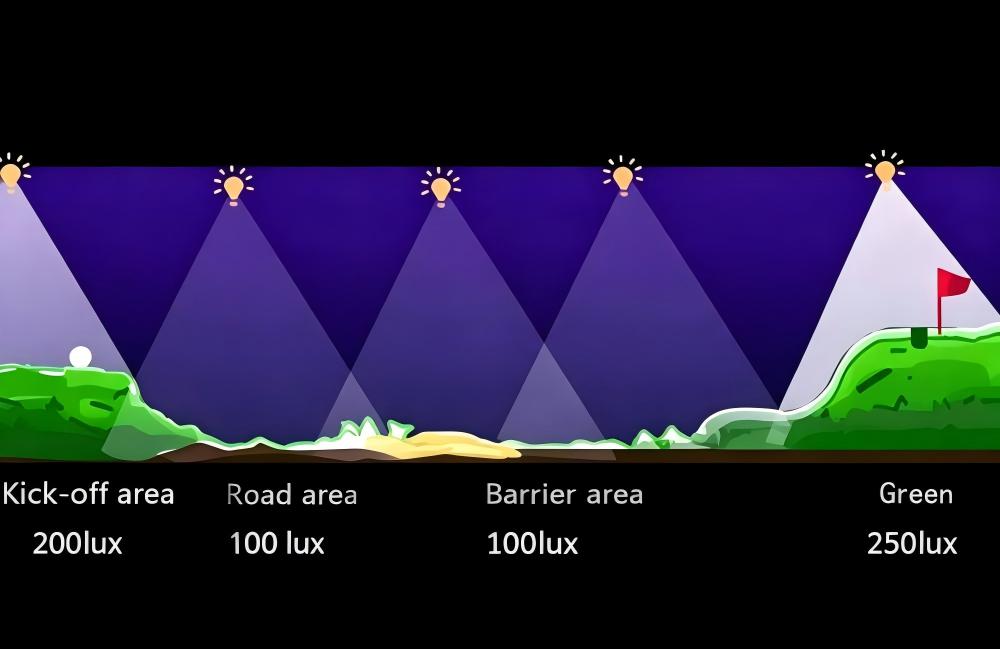

| Зона | Горизонтальная освещенность | Равномерность Emin/Emax | Вертикальная освещенность | КРИ | Коэффициент CV |
| Площадка для ти | ≥200 лк | ≥0,5 | - | ≥85 | ≤0,25 |
| Фэрвей | ≥100 лк | ≥0,5 | Ev≥35 лк | ≥85 | ≤0,35 |
| Поле для гольфа | ≥250 лк | ≥0,6 | - | ≥85 | ≤0,25 |
| Поле для дальних ударов | Площадка для ударов 200 лк / Зона приземления 100 лк | ≥0,5 | ЭВ≥100 лк | ≥85 | ≤0,25 |

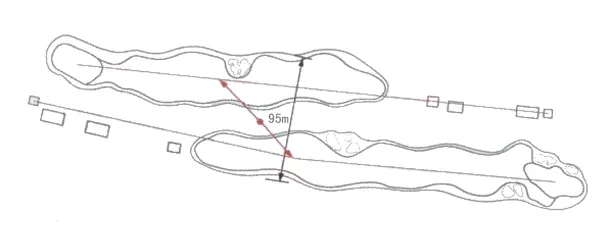

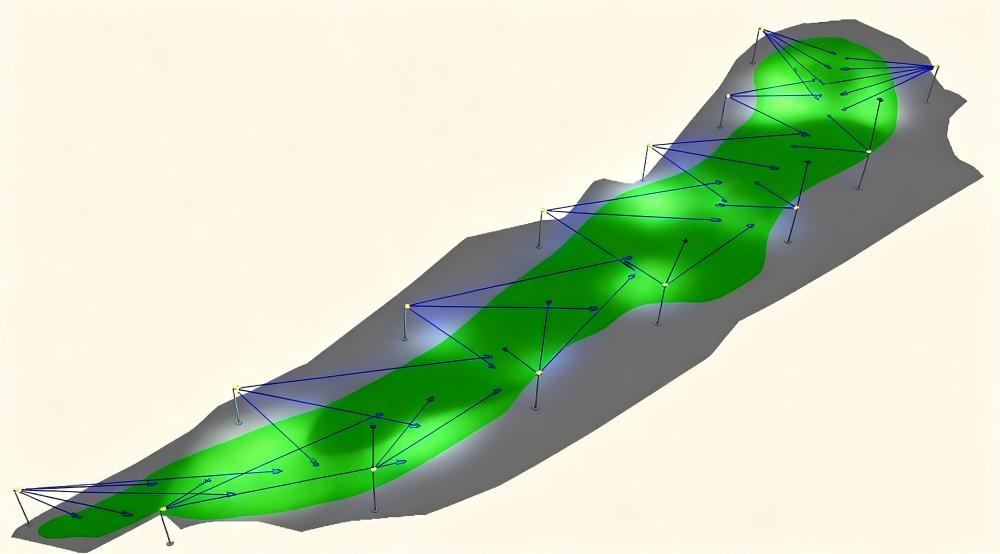

Правила согласования высоты опор: основные опоры на гринe — 15 м, на специальной площадке гребня — минимум 18 м; стандартная высота опор на фервее — 15 м, расстояние между опорами строго ограничено тремя высотами опор. На узких фервеях используется шахматное расположение опор, на широких — симметричное расположение с двух сторон; на параллельных фервеях с расстоянием между опорами ≤110 м используются общие опоры освещения для экономии инвестиций в проект.
2.2 Схема расположения специальных отверстий

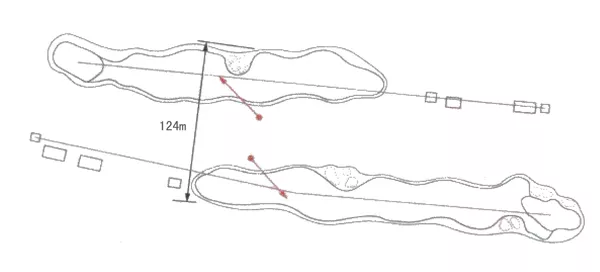

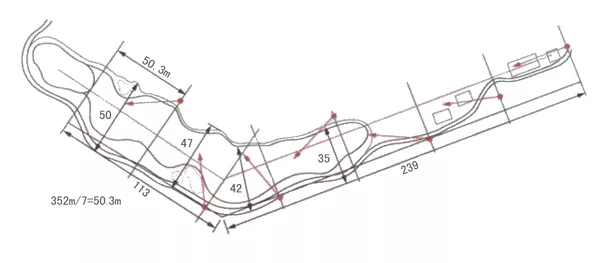

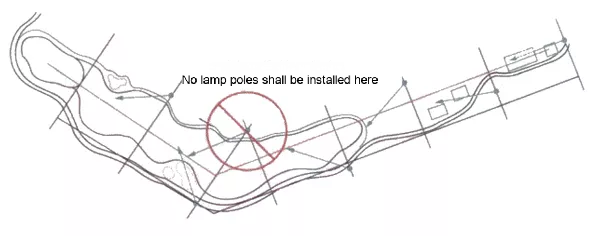

1. Отверстия в форме собачьей лапы: Все опоры расположены вдоль внешнего края изгиба, внутри зоны изгиба отсутствуют крепления, чтобы избежать блокировки траектории движения шарика; используется линза с узким лучом 25° и антибликовым покрытием для устранения внутренних темных зон.
2. Зоны повышенной опасности на воде: Установите дополнительные низкоугольные прожекторы рядом с прудами, чтобы подавить отражение от поверхности воды; увеличьте вертикальную освещенность для четкого отслеживания полета мяча через водные преграды.
3. Горный и холмистый рельеф: Столбы высотой 18 метров установлены на расстоянии 10 метров от зеленой зоны, обеспечивая двунаправленное перекрывающееся световое воздействие для балансировки яркости высоких и низких участков местности.
4. Оптимизация дальности полета мяча: За песчаными бункерами в зоне приземления установлены столбы для скрытого освещения, направленного вверх; запрещено верхнее освещение площадки для удара, чтобы уменьшить блики; обеспечено полное вертикальное освещение на высоте 1,83–4,57 м для полного отслеживания траектории мяча.
2.3 Конфигурация основного осветительного оборудования

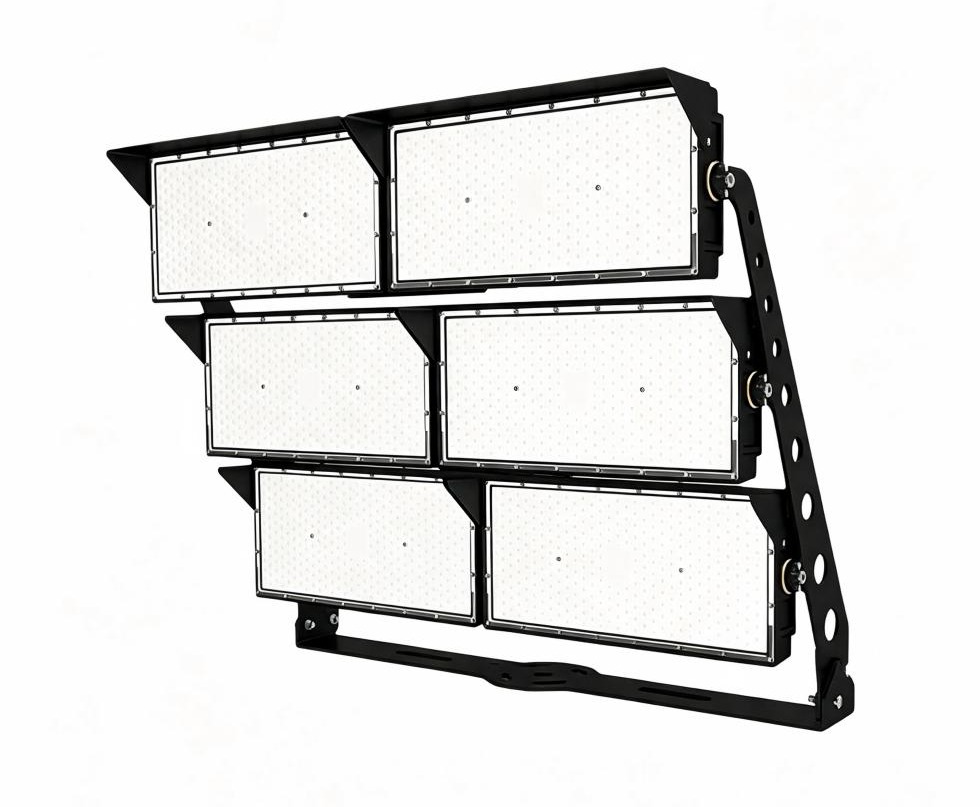

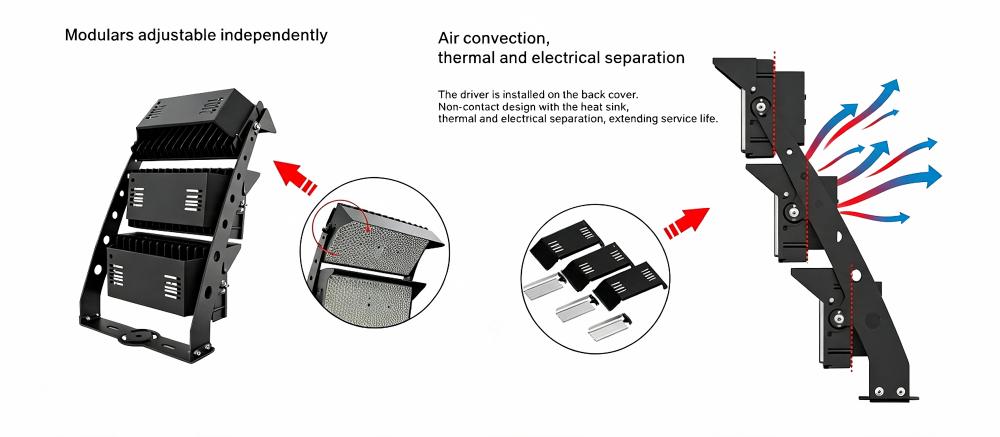

Светодиодные прожекторы HRLUX, предназначенные для использования в гольфе, оснащены оригинальными драйверами постоянного тока Philips:
1. Оптическая конструкция: Специальная линза для фар гольф-поля + сотовая антибликовая решетка, UGR＜16, световой поток вверх＜3%, полностью соответствует стандартам USGA по борьбе со световым загрязнением.
2. Характеристики: Световой КПД ≥160 лм/Вт, отсутствие мерцания, индекс цветопередачи CRI ≥85, номинальный срок службы светодиодного чипа до 100 000 часов.
3. Интеллектуальное управление: поддержка регулировки яркости от 0 до 100%, двухрежимное переключение (режим высокой яркости для турниров / режим энергосбережения для повседневной жизни); автоматическое отключение по таймеру, дистанционная регулировка яркости одной кнопкой.
4. Количество: Всего 128 опор освещения (смешанные 15-метровые/18-метровые), 426 комплектов специальных прожекторов для гольфа, все установлены за пределами границ фервея, не блокируя пути для ударов.
3. Процесс проектирования и выполнения строительных работ
1. Обследование на месте и сбор данных: инженерная группа HRLUX находится на объекте в течение 5 дней для измерения высоты местности, распределения деревьев, диапазона водных опасностей и расстояния до жилых домов; получения топографических чертежей CAD от клуба.

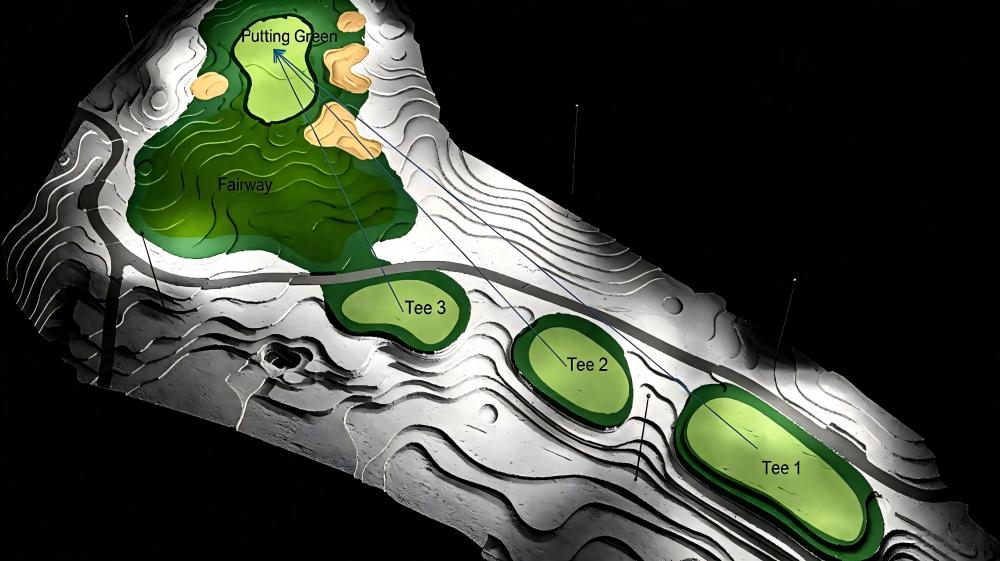

2. 3D-оптическое моделирование Dialux: импорт CAD-модели местности в Dialux, создание полномасштабной 3D-модели объекта, моделирование освещенности, равномерности, бликов и рассеивания света; подготовка официального отчета о фотометрических расчетах для рассмотрения заказчиком. Профессиональное моделирование Dialux является основной гарантией качественного приемочного исполнения всех проектов освещения полей для гольфа.
3. Оптимизация схемы размещения опор: отрегулируйте угол луча, положение опор и количество ламп для участков с изгибами, широкими полями для гольфа и гребнями, сбалансируйте эффект освещения и общую стоимость проекта.
4. Предпроизводство и доставка: Изготовление линз с заданными углами и интеллектуальных систем управления на основе данных моделирования, завершение производства и отгрузка в течение 18 рабочих дней.
5. Монтаж и отладка на месте: Профессиональная зарубежная строительная бригада устанавливает опоры, проводку и светильники; после установки производится пошаговая регулировка угла проекции ламп, повторное тестирование данных об освещенности до полного соответствия стандартам турнира класса I.
6. Приемка и передача: Предоставляется полный комплект документов, включая протокол испытаний освещенности, файл моделирования Dialux, сертификат на оборудование, руководство по эксплуатации; 3-летняя глобальная послепродажная гарантия, бесплатная удаленная техническая поддержка.
4. Достижения проекта и выгоды для клиентов

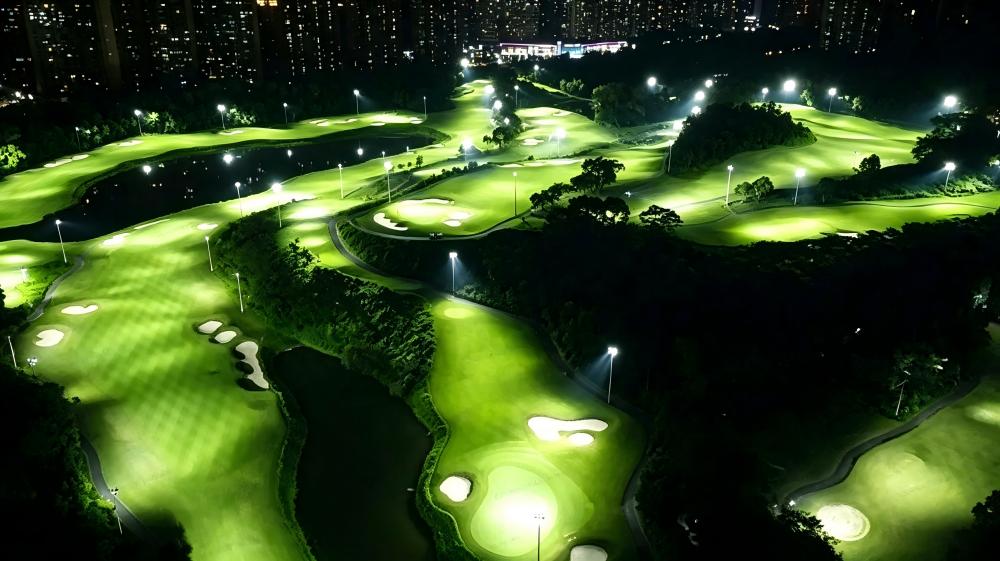

4.1 Результаты теста светового эффекта

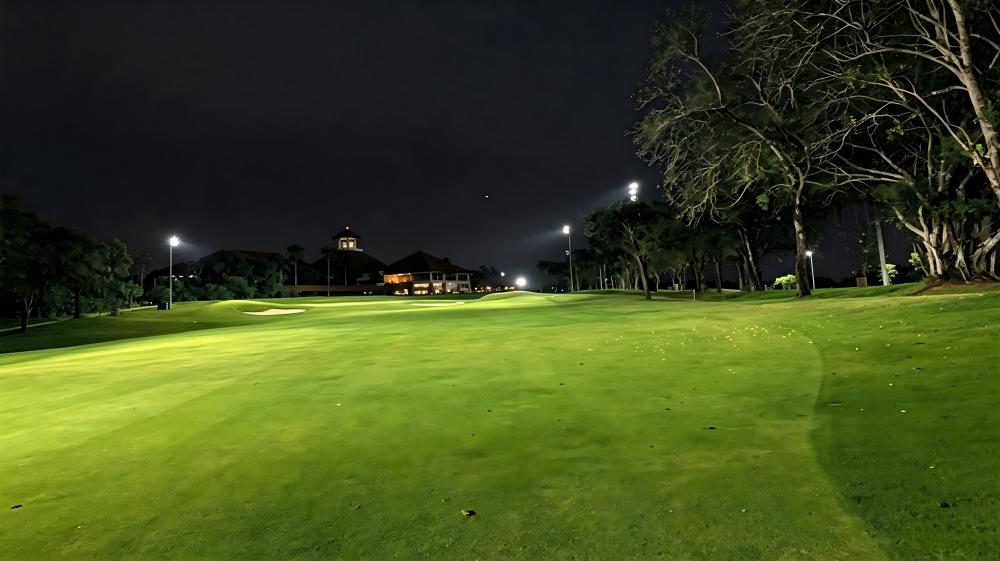

- Средняя освещенность площадки для удара с ти: 228 лк, коэффициент вариации = 0,21, коэффициент равномерности Emin/Emax = 0,58
- Средняя освещенность основной части фервея: 112 лк, коэффициент вариации = 0,30, освещенность по вертикальной центральной линии = 42 лк.
- Средняя освещенность всех тренировочных площадок для гольфа: 265 лк, равномерность Emin/Emax = 0,67
- Средняя вертикальная освещенность на тренировочном поле: 108 лк, в зоне приземления длиной 183 м нет темных зон.
- Показатель UGR всех игровых площадок ≤14, рассеянный свет контролируется на уровне 2,1%, жалоб на освещение от жителей окрестных домов нет.
4.2 Операционные экономические выгоды
1. Энергосбережение: замена традиционных металлогалогенных ламп мощностью 2200 Вт на светодиодные прожекторы HRLUX мощностью 600 Вт позволила снизить общее энергопотребление на 58% и сэкономить около 42 000 долларов США в год на оплате электроэнергии.
2. Сокращение затрат на техническое обслуживание: срок службы светодиодных чипов составляет 100 000 часов, ежегодные затраты на замену и техническое обслуживание сокращаются на 72%.
3. Рост выручки бизнеса: продление ночных часов работы на 4 часа ежедневно; запуск ночных турниров и корпоративных VIP-пакетов для игры в гольф, дополнительный годовой доход до 186 000 долларов США.
4. Повышение ценности: Клуб становится единственным в Дубае местом проведения турниров I-класса с 18 лунками, привлекает высококлассных членов и международные турнирные ресурсы, что значительно повышает его конкурентоспособность.
4.3 Отзывы клиентов
«Полная система освещения, поставленная компанией HRLUX, идеально соответствует потребностям нашего чемпионата. Равномерный яркий свет без ослепляющего блика позволяет игрокам четко отслеживать траекторию полета мяча на каждом фервее и грине. Предварительное моделирование Dialux полностью воспроизвело реальный эффект освещения, весь проект был завершен раньше срока с гарантированным качеством. В рамках нашего предстоящего проекта по освещению 9-луночного поля мы продолжим тесное сотрудничество с HRLUX».
— Операционный директор гольф-клуба «Аль-Маджид»
5. Краткое описание проекта
В этом проекте освещения 18-луночного поля для гольфа в Дубае полностью соблюдены все стандарты планировки и выравнивания, представленные в профессиональном руководстве по освещению гольфа HRLUX. В сочетании со спецификациями IESNA и USGA по международному спортивному освещению мы предлагаем целенаправленные решения для лунок с изгибами, широких фервеев, водных препятствий и волнистых хребтов. Благодаря профессиональному оптическому моделированию Dialux, оптическим линзам с антибликовым покрытием и двухуровневой классификации освещенности, проект решает множество проблем отрасли, включая неравномерную яркость, чрезмерное бликование и световое загрязнение.
Данный проект в полной мере демонстрирует системные возможности HRLUX: обследование местности, разработка индивидуальных оптических решений, проектирование отверстий нестандартной формы, интеллектуальное диммирование, строительство «под ключ» и глобальное послепродажное обслуживание. Он предоставляет воспроизводимые стандартизированные эталонные решения по проектированию освещения для новых и реконструируемых гольф-полей по всему миру, охватывающие профессиональные решения по освещению гольф-полей различного масштаба.
6. Часто задаваемые вопросы
В1: Сколько стоит проект освещения всего поля для гольфа на 18 лунок?
A1: Общая стоимость проекта освещения поля для гольфа на 18 лунок зависит от рельефа местности, уровня освещения (турнирное/рекреационное), высоты опор, количества ламп и конфигурации интеллектуального управления. Стандартный проект освещения поля для гольфа на 18 лунок турнирного уровня включает в себя моделирование с помощью Dialux, профессиональные антибликовые светильники, опоры освещения и строительство «под ключ». HRLUX предоставляет бесплатную индивидуальную смету и оптическое моделирование в соответствии с фактическими условиями на площадке.
В2: Что такое моделирование Dialux в проектах освещения полей для гольфа?
A2: Dialux Simulation — это профессиональный инструмент 3D-фотометрического проектирования спортивного освещения. Он создает модель объекта в масштабе 1:1 для точного расчета освещенности, равномерности, уровня бликов и рассеивания света, оптимизируя расположение опор и углы луча заранее. Это важный процесс для обеспечения соответствия освещения полей для гольфа официальным стандартам IESNA и USGA.
В3: В чем разница между стандартами освещения для турниров и для любительского гольфа?
A3: Для освещения турнирного класса используется стандарт HRLUX Class I, обеспечивающий более высокую освещенность и равномерность, что подходит для международных соревнований; для развлекательных объектов используется стандарт Class II с соответствующим снижением параметров для экономии эксплуатационных расходов. Двухрежимная система освещения HRLUX позволяет свободно переключаться между двумя стандартами.
