Проектирование высокого мачтового светильника в прибрежной зоне должно основываться на реальной скорости ветра, воздействии внешних факторов, высоте опоры, прочности фундамента и структурной безопасности, а не просто на одном показателе «уровня опасности тайфуна». На практике безопасная конструкция высокого мачтового светильника начинается с преобразования местного риска тайфунов в инженерные нагрузки, а затем проверяет опору, раму светильника, систему подъема, анкерные болты и фундамент как единую конструкцию. В этой статье объясняется, что влияет на ветроустойчивость, почему прибрежные условия являются сложными, и что должны проверить покупатели, подрядчики и проектные группы перед установкой.
Сколько уровней тайфуна может выдержать маяк на большой высоте?
Можно сказать, что мачтовая осветительная установка выдержит определенный уровень тайфуна только в том случае, если ее конструкция полностью соответствует требованиям к скорости ветра на конкретном участке. Универсального ответа, применимого ко всем опорам, не существует, поскольку устойчивость к тайфунам зависит от высоты, толщины стали, формы опоры, площади плафона, количества светильников, конструкции фундамента, категории местности и местных инженерных стандартов. Для прибрежных проектов более важным вопросом является не только «Сколько уровней тайфунов может выдержать мачтовая осветительная установка? — Проектирование с учетом ветроустойчивости и структурной безопасности в прибрежных районах», но и то, была ли вся система освещения рассчитана, изготовлена, установлена и проверена на соответствие ожидаемой ветровой нагрузке на данном участке.
Во многих технических условиях устойчивость к тайфунам обсуждается на основе расчетной скорости ветра, а не какой-либо конкретной категории шторма. Это важно, поскольку высокая мачта испытывает гораздо большую изгибающую силу, чем низкий уличный фонарь. Даже если светильники выглядят компактными, сила, действующая на опору, может резко возрастать с увеличением скорости ветра. Поэтому ответственный поставщик должен предоставлять четкие проектные данные, конструктивные чертежи, информацию о материалах и рекомендации по фундаменту, а не полагаться на общие утверждения.
Безопасность во время тайфунов начинается с инженерных решений, а не с догадок.

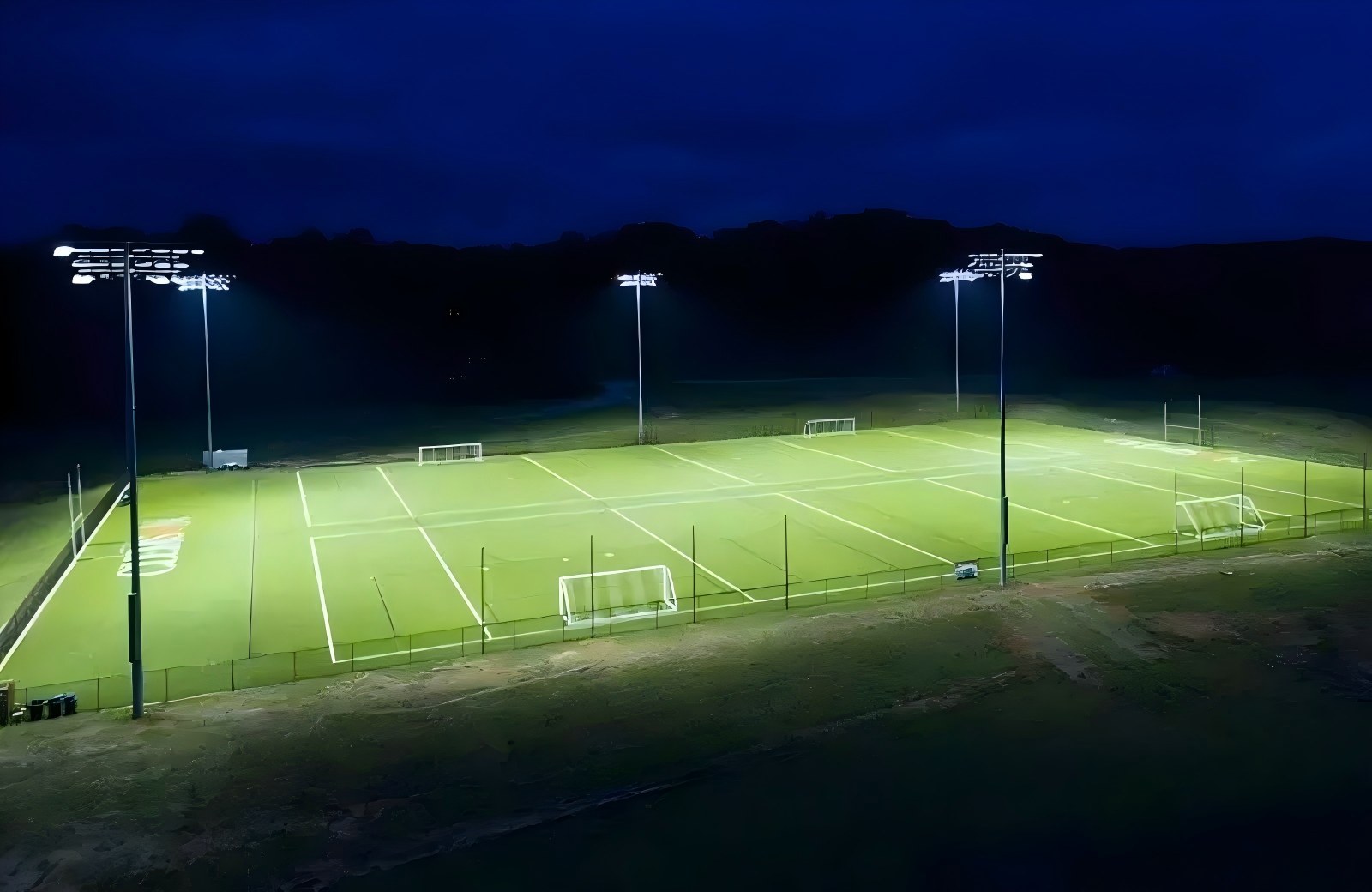

Проекты берегового освещения часто обслуживают порты, автомагистрали, логистические центры, аэропорты, спортивные площадки, контейнерные терминалы и большие общественные пространства. Эти места нуждаются в высоком и надежном освещении, но они также подвержены воздействию открытого ветра, соленого воздуха и сильных дождей. Для установки высокого мачтового светильника, хорошо работающего на суше, вблизи моря могут потребоваться более прочные конструктивные решения.

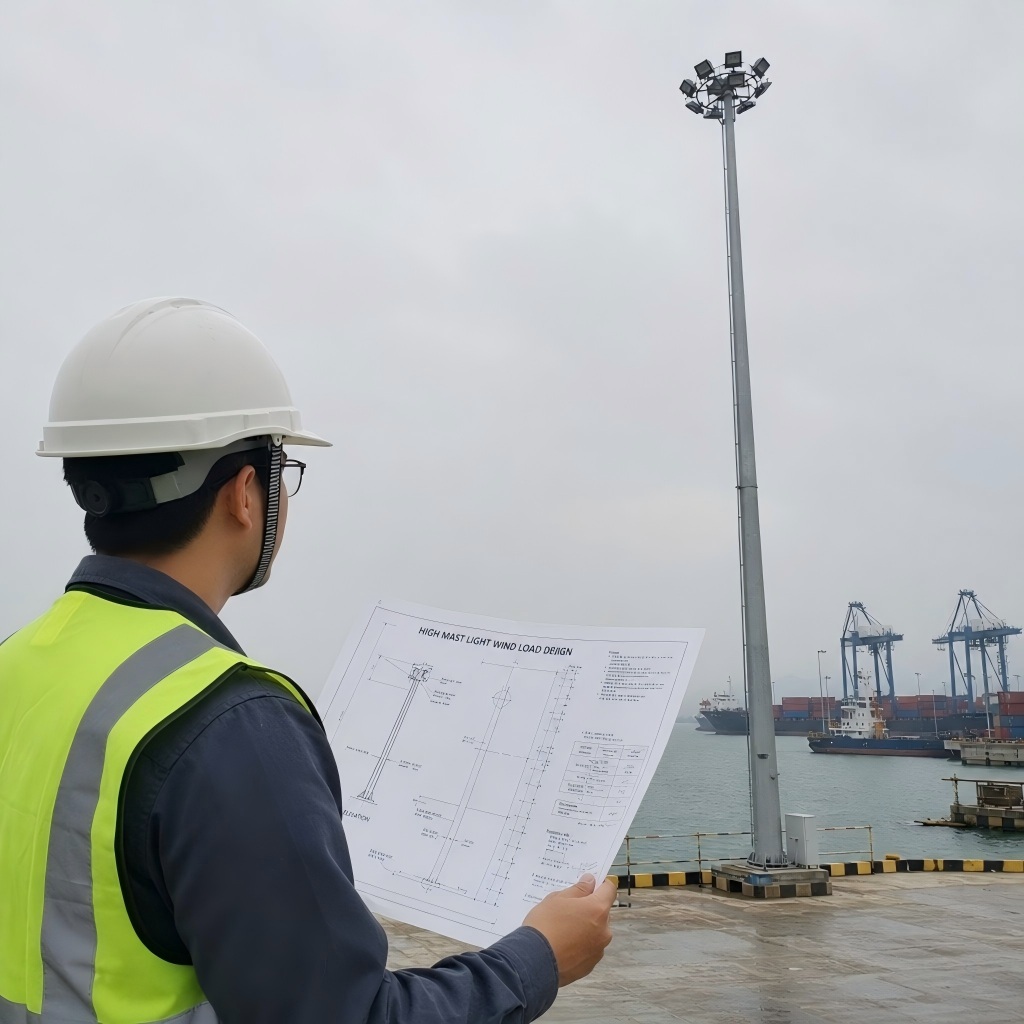

Разработка эффективного проекта с учетом ветроустойчивости начинается с трех практических вопросов:
Какова требуемая расчетная скорость ветра для данного участка? Ответ должен быть получен из местных норм, проектной документации и заключения квалифицированного инженера. В прибрежных районах могут потребоваться более высокие расчетные скорости ветра из-за подверженности тайфунам и ограниченного количества ветрозащитные сооружения.
Какова фактическая ветровая нагрузка на всю осветительную систему? Опора, кронштейн, платформа, светильники, кабели и аксессуары — все это влияет на ветровую нагрузку. Добавление дополнительных светильников в дальнейшем может изменить структурные характеристики мачты.
Может ли фундамент и система крепления безопасно передавать нагрузку? Просто прочного столба недостаточно, если анкерные болты, опорная плита, бетонный фундамент или грунтовые условия не подходят. Конструктивная безопасность зависит от всей траектории передачи нагрузки от плафона вниз в землю.
Именно поэтому при профессиональном проектировании высоких мачт их рассматривают как целостную инженерную систему. Цель состоит не просто в том, чтобы пережить шторм один раз, а в том, чтобы они оставались стабильными, пригодными для эксплуатации и обслуживания в течение многих лет в суровых условиях.

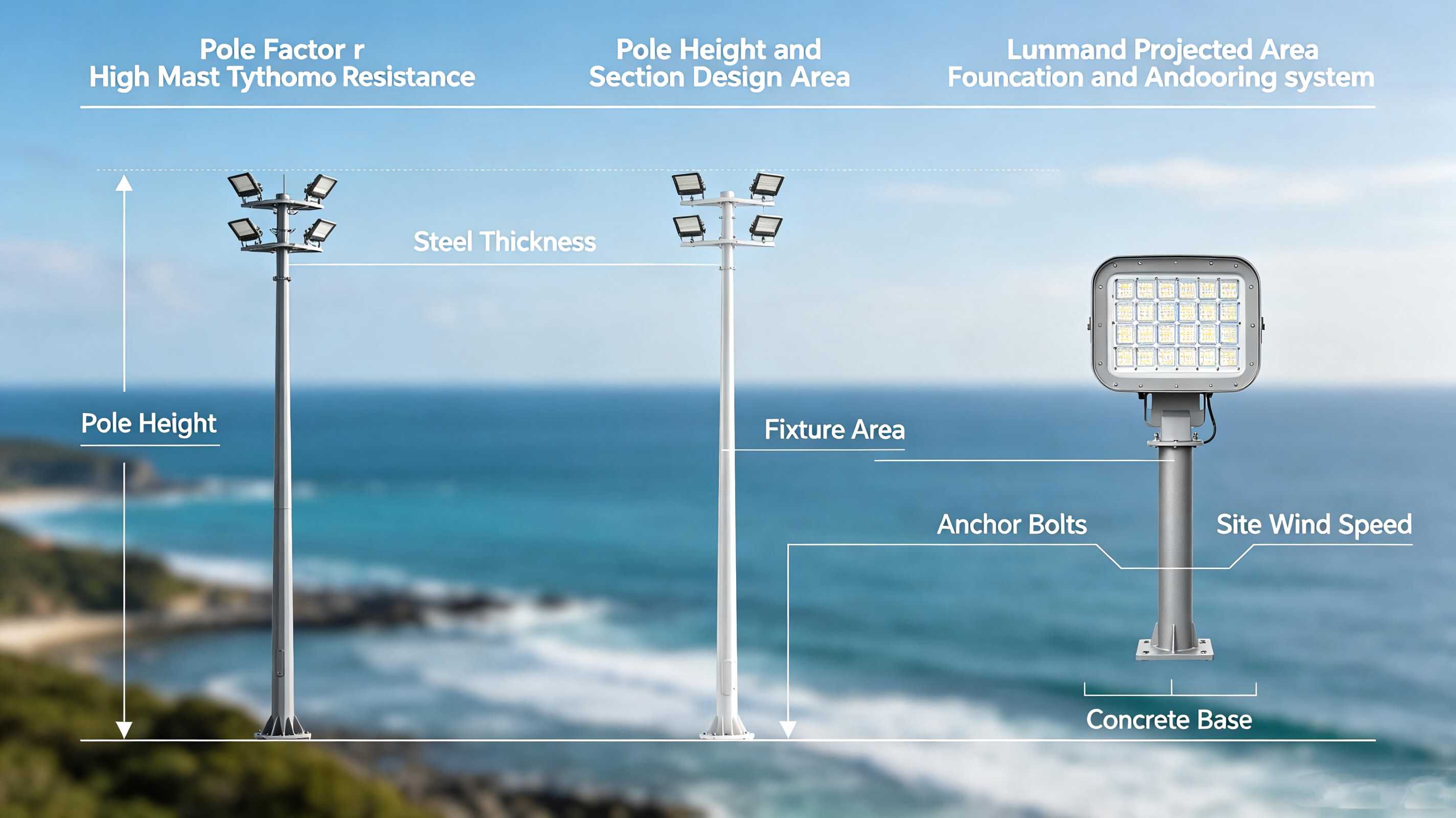

Основные факторы, влияющие на ветроустойчивость мачт.
Способность высокого мачтового фонаря выдерживать сильные ветры тайфуна определяется несколькими конструктивными особенностями. Эти факторы следует рассматривать в совокупности, поскольку улучшение одной части конструкции при игнорировании другой может привести к появлению слабых мест.
Высота и сечение опоры.
Чем выше мачта, тем больше изгибающий момент у основания. Небольшое увеличение высоты может привести к существенному увеличению нагрузки на конструкцию, особенно в открытых прибрежных районах. Поэтому высоту мачты следует выбирать в соответствии с потребностями освещения, а не просто делать её максимально высокой.
Высокие мачты часто имеют коническую форму и сегментированную конструкцию для достижения баланса между прочностью, весом, практичностью изготовления и транспортировкой. Диаметр, толщина стали, длина нахлеста, качество сварки и геометрия сечения — все это влияет на эксплуатационные характеристики. Хорошо спроектированная мачта равномерно распределяет нагрузку и избегает ее излишней концентрации вокруг отверстий, сварных швов и точек соединения.
Количество светильников и площадь проекции
Эффективность освещения часто побуждает проектные группы добавлять больше светильников, но каждый светильник увеличивает площадь контакта с ветром и вес. Форма корпуса лампы, расположение кронштейнов и ориентация светильников могут влиять на ветровое давление. Компактные, аэродинамические конструкции помогают снизить ненужную нагрузку, в то время как слишком большие платформы или неправильно расположенные кронштейны могут увеличить напряжение.
Это особенно важно при модернизации существующих мачт с заменой старых светильников на новые светодиодные системы. Светодиодные светильники в некоторых случаях могут быть легче, но окончательную сборку все равно необходимо проверить. При модернизации никогда не следует предполагать, что «новый» автоматически означает более безопасную конструкцию.
Прочность материала и защита от коррозии
Марка стали, точность изготовления, сварка, цинкование и обработка поверхности — все это влияет на долговременную надежность. В прибрежных районах коррозия — это не просто косметическая проблема. Солевые брызги могут воздействовать на открытые металлические детали, крепежные элементы, люки доступа, внутренние компоненты и поврежденные участки покрытия.
Горячее цинкование, подходящие системы окраски, нержавеющая или защищенная фурнитура, герметичные электрические отсеки и тщательно продуманные дренажные системы — все это может способствовать увеличению срока службы. Ключевым моментом является стабильность. Мачта с прочной основной сталью, но слабыми болтами, плохой герметизацией или незащищенными срезами может со временем все равно столкнуться с проблемами.

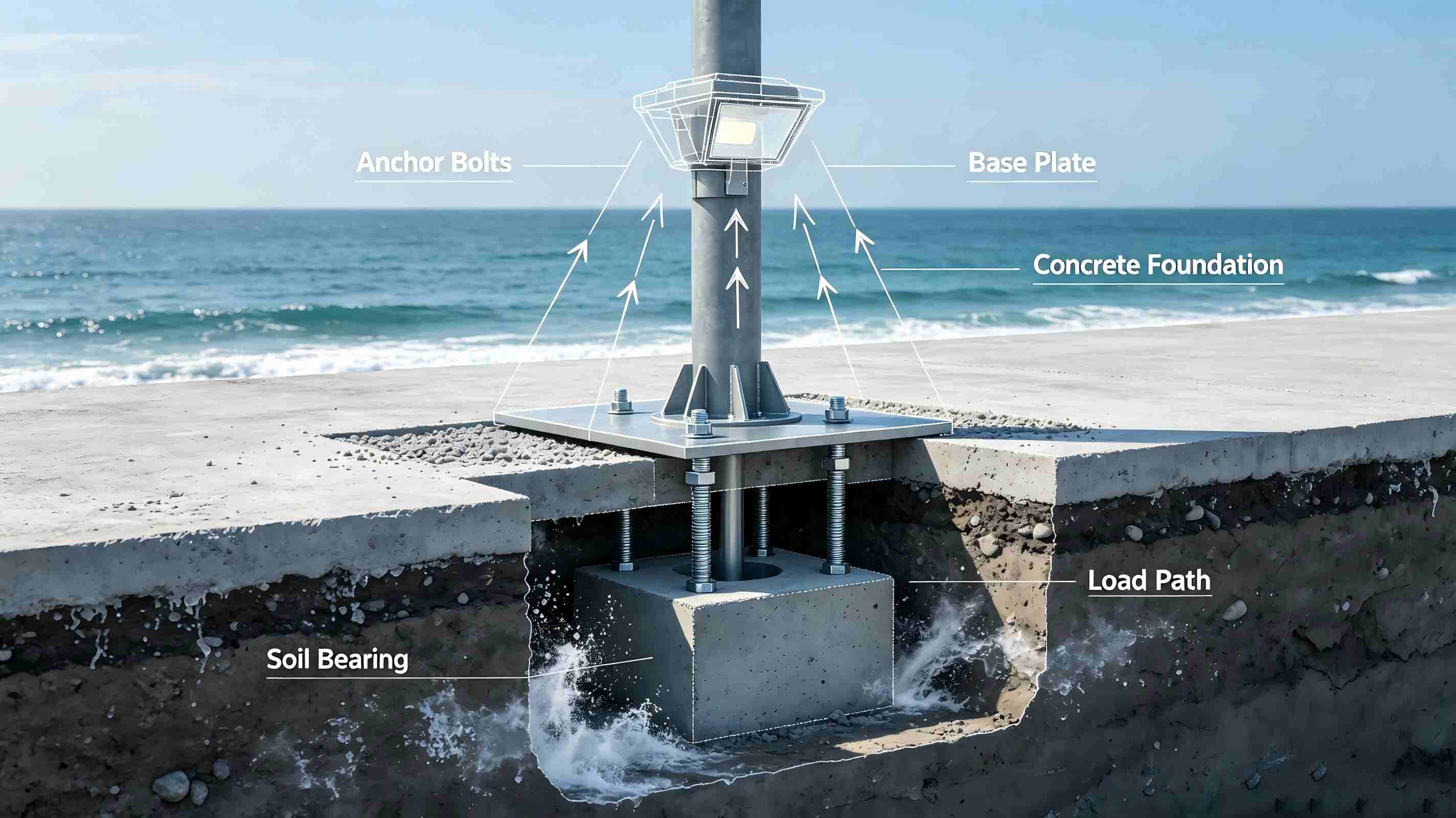

Опорная плита, анкерные болты и фундамент
Фундамент часто скрыт после установки, но он является одним из важнейших элементов ветроустойчивости. Диаметр анкерных болтов, глубина заделки, расстояние между ними, степень затяжки гаек, толщина опорной плиты, качество раствора, марка бетона и несущая способность грунта должны соответствовать расчетной нагрузке.
В прибрежных районах при проектировании фундамента также необходимо учитывать грунтовые воды, мягкие грунты, подверженность наводнениям и коррозию заложенных элементов. Тщательное обследование участка и инженерные расчеты оправдывают затраченные усилия, поскольку ремонт фундамента после его установки гораздо сложнее, чем его правильная реализация с самого начала.
Что делает прибрежные районы более сложными для посещения?
Прибрежные районы представляют собой сложную задачу для маяков на высоких мачтах, поскольку сочетают в себе сильный ветер, коррозионную среду и сложные условия обслуживания. Тайфун оказывает не только горизонтальное воздействие ветра. Он также может вызывать вибрацию, изменение направления ветра, сильные дожди, разлетающиеся обломки, перебои в электроснабжении и ограничения доступа после шторма.
Открытая местность — ещё один важный фактор. Высокая мачта, установленная у моря, на портовой палубе или на широкой логистической площадке, может испытывать более сильный ветер, чем та же мачта, установленная в защищённой городской зоне. При меньшем количестве окружающих сооружений, снижающих скорость ветра, мачта подвергается большему прямому давлению.
Обслуживание прибрежных зон также сопряжено с большими трудностями. Накопление соли, влага и высокая температура могут ускорить износ электрических корпусов, подъемных тросов, лебедок, крепежных элементов и дверных уплотнителей. Если обслуживание затруднено, мелкие проблемы могут оставаться незамеченными до тех пор, пока не начнут угрожать безопасности. По этой причине безопасность конструкции должна включать в себя удобство осмотра, а не только первоначальную прочность.
Практические меры по проектированию высоких мачт в районах, подверженных тайфунам.
Более безопасная конструкция высотной прибрежной мачты обычно сочетает в себе прочность конструкции, защиту от коррозии, точность монтажа и планирование технического обслуживания. Следующие меры помогают снизить риски и обеспечить долгосрочную эксплуатацию:
Используйте расчеты ветровой нагрузки, специфичные для конкретного участка. Избегайте общих предположений. Проект должен учитывать местный риск тайфунов, высоту мачты, рельеф местности и всю схему расположения светильников.
Контролируйте зону воздействия ветра. Выбирайте эффективные схемы размещения светильников и избегайте ненужных аксессуаров, которые увеличивают сопротивление воздуха, не улучшая при этом качество освещения.
Укажите соответствующее качество стали и изготовления. Сертификаты на материалы, стандарты сварки, точность размеров и заводской контроль качества — все это имеет значение.
Обеспечьте защиту от коррозии с самого начала. Выбирайте покрытия, гальванизацию, крепежные элементы и герметизацию, подходящие для морской или прибрежной среды.
Фундамент должен соответствовать конструкции. Опора, опорная плита, анкерные болты, бетонные блоки и грунтовые условия должны быть спроектированы как единая система.
Планируйте безопасное опускание и техническое обслуживание. Системы подъема и опускания следует регулярно осматривать, особенно тросы, тормоза, лебедки, направляющие устройства и фиксирующие механизмы.
Проверьте после сильных штормов. Даже если мачта остается стоять, осмотр может выявить ослабленные гайки, повреждение покрытия, деформацию двери, смещение крепления или скрытые признаки усталости материала.
Эти меры практичны, но не чрезмерны. В прибрежных проектах профилактика обычно экономичнее, чем аварийный ремонт, перебои в движении транспорта или отключение электроэнергии после тайфуна.
Безопасность конструкций – это ответственность всей системы в целом.
Высокий мачтовый светильник — это не просто стальной столб. Это конструктивная, электрическая, механическая система, а также система технического обслуживания, работающие в комплексе. Если одна из частей слаба, общий запас прочности может снизиться.
Например, столб может быть рассчитан на сильный ветер, но если монтажные бригады не затянут анкерные гайки должным образом, крепление к основанию может работать не так, как задумано. Головка светильника может быть конструктивно приемлемой, но если добавить дополнительные светильники без перерасчета, расчетная площадь может превысить первоначальную проектную. Фундамент может быть прочным, но если дренаж плохой и развивается коррозия, долгосрочная надежность может снизиться.
Именно поэтому проектные группы должны требовать четкую документацию до начала закупок и после установки. Полезными документами могут быть сводные расчеты конструкций, чертежи опор, чертежи фундамента, технические характеристики материалов, информация о сварке и покрытии, инструкции по установке и рекомендации по техническому обслуживанию. Чем более открыта территория объекта, тем важнее становится эта документация.
Контрольный список для покупателя и проектной команды
Прежде чем утверждать установку высокого мачтового освещения на прибрежной полосе или в районах, подверженных тайфунам, необходимо обсудить следующие моменты с поставщиком, проектировщиком и установщиком:
Подтвердите требуемую расчетную скорость ветра и применимые местные стандарты.
Проверьте высоту мачты, сечения опоры, толщину стали и марку материала.
Проверьте количество, размер, вес и расположение светильников.
Уточните, разрешено ли добавление новых элементов в будущем или требуется ли перерасчет.
Запросите чертежи фундамента, соответствующие реальным грунтовым и строительным условиям.
Подтвердите технические характеристики анкерных болтов, детали опорной плиты и допуски при монтаже.
Проверьте защиту от коррозии для опоры, болтов, сварных швов, люков доступа и внутренних механизмов.
Убедитесь, что система подъема и опускания подходит для регулярного осмотра и безопасной эксплуатации.
Разработайте план инспекций после установки и после сильных штормов.
Сохраняйте всю проектную, монтажную и техническую документацию в доступном для будущих сервисных бригад виде.
Этот контрольный список помогает превратить общее понятие «устойчивость к тайфунам» в поддающиеся проверке требования к проекту. Он также упрощает взаимодействие между заказчиками, инженерами, подрядчиками и производителями.
Распространенные ошибки, которых следует избегать
Одна из распространенных ошибок — выбор осветительного прибора на высокой мачте, ориентируясь в основном на цену, а ветроустойчивость рассматривая как простой критерий качества. В действительности, две мачты одинаковой высоты могут демонстрировать совершенно разные характеристики в зависимости от конструкции опоры, расположения светильников, качества стали и конструкции фундамента. Низкая начальная цена может обернуться большими затратами, если это приведет к необходимости перепроектирования, ремонта, простоям или проблемам с безопасностью.
Ещё одна ошибка — копирование проекта из другого региона. Даже в пределах одного региона условия эксплуатации могут различаться: от защищённой от ветра внутренней дороги до открытого прибрежного терминала. Также могут отличаться почвенные условия, качество монтажа и доступ для технического обслуживания.
Третья ошибка — игнорирование изменений после установки. Добавление камер, баннеров, антенн, дополнительных светильников или других аксессуаров может увеличить ветровую нагрузку. Любые модификации высокой мачты следует проверять перед установкой, особенно в прибрежных районах, подверженных тайфунам.
Наилучшее решение — это проверенный дизайн.
Итак, сколько уровней тайфуна может выдержать маяк на высокой мачте? Самый безопасный ответ: уровень, подтвержденный расчетной скоростью ветра, полными конструктивными расчетами, качественным изготовлением, правильным фундаментом и надлежащей установкой. Хорошо спланированная конструкция маяка на высокой мачте не зависит от расплывчатых заявлений; она доказывает ветроустойчивость посредством четких требований и комплексного подхода к безопасности.
Для прибрежных районов такой подход крайне важен. Сильные ветры, коррозия от соли, открытое пространство и сложности с техническим обслуживанием создают дополнительную нагрузку на осветительную инфраструктуру. Сосредоточившись на проектировании с учетом особенностей местности, защите от коррозии, надежности фундамента и регулярных проверках, проектные группы могут создавать высотные системы освещения, которые будут более безопасными, долговечными и лучше подготовленными к условиям тайфунов.
Часто задаваемые вопросы
В1. Сколько уровней тайфуна может выдержать маяк на высокой мачте?
Универсального ответа нет. Устойчивость к тайфунам зависит от расчетной скорости ветра на конкретном участке, высоты опоры и толщины стали, площади ветровой нагрузки на светильник, прочности фундамента и местных инженерных стандартов. Безопасным считается уровень, подтвержденный полным расчетом конструкции, а не этикеткой на изделии.
В2. Какие ключевые факторы влияют на ветроустойчивость мачт с высокой мачтой?
К основным факторам относятся высота и конструкция опоры, общая расчетная площадь ветровой нагрузки на светильники и кронштейны, качество стальных материалов, прочность опорной плиты и анкерных болтов, а также пригодность фундамента для местных грунтовых условий.
В3. Почему прибрежные районы предъявляют более высокие требования к осветительным приборам на высоких мачтах?
На прибрежных участках часто бывает открытая местность с высокой скоростью ветра, солевыми брызгами, вызывающими коррозию, и затрудненным доступом для проведения технического обслуживания. Тайфуны также приносят вибрацию, летящие обломки и сильные дожди, поэтому вся конструкция нуждается в более надежной защите от коррозии и более частом осмотре.
Вопрос 4. Как проектные группы могут обеспечить безопасность осветительных мачт при тайфуне?
Используйте расчеты ветровой нагрузки с учетом особенностей участка, контролируйте ветровую зону осветительного оборудования, выбирайте подходящую сталь и антикоррозионную обработку, подбирайте фундамент в соответствии со структурой здания и планируйте регулярные проверки, особенно после сильных штормов. Избегайте установки камер или дополнительных светильников позже без повторной проверки ветровой нагрузки.

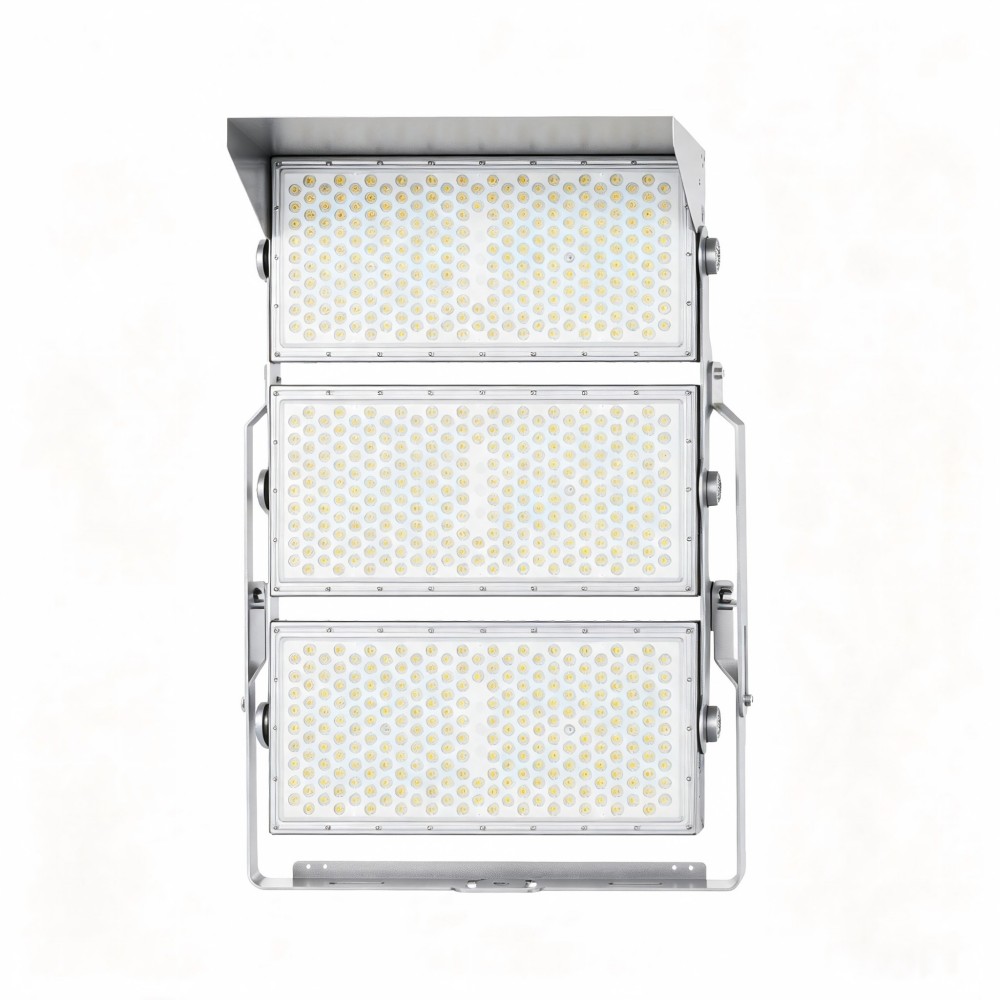

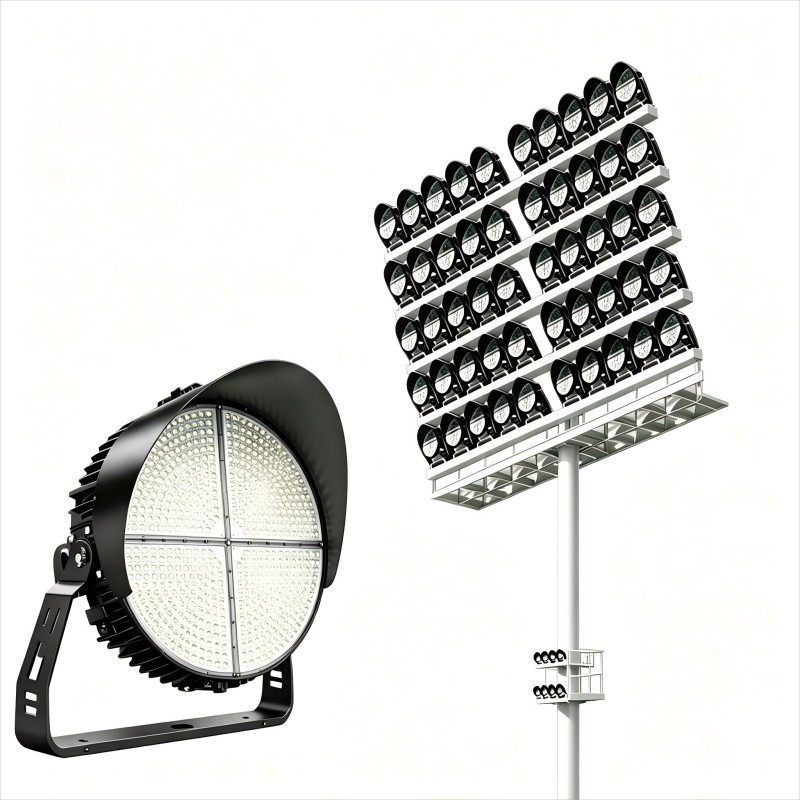

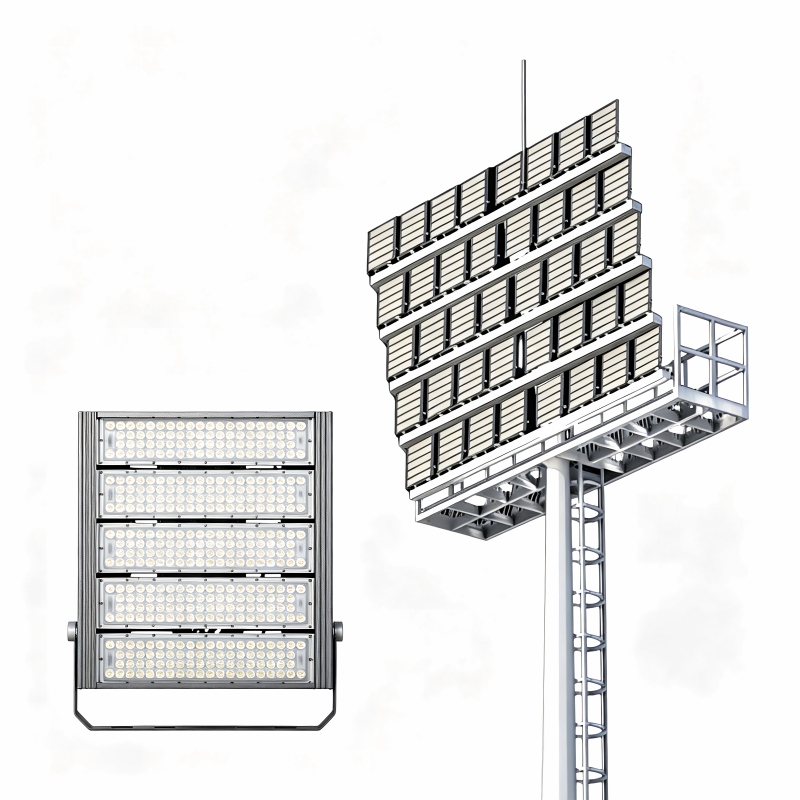

Сопутствующие товары
