Решение по планировке освещения теннисных кортов | Стандартное руководство по планировке для помещений и открытых площадок (стандарты CIE и национальные стандарты)

Введение

Теннис — это высокоскоростной и высокоточный вид спорта, требующий строгой равномерности освещения, стабильной яркости, низкого уровня бликов и точного вертикального освещения. Независимо от того, идет ли речь об открытых кортах или крытых стадионных площадках, схема освещения должна соответствовать национальным стандартам и техническим спецификациям CIE 42, чтобы спортсмены могли точно оценивать траекторию, скорость и вращение мяча.

В этой статье подробно изложены все стандарты проектирования освещения теннисных кортов, включая размеры кортов, стандарты градации освещенности, правила размещения опор на наружных площадках, режимы размещения потолочных светильников внутри помещений, требования к высоте, правила противобликового освещения и стандарты отражательной способности поверхностей. Она предлагает полностью реализуемое решение по проектированию освещения для инженеров, строителей стадионов и подрядчиков.

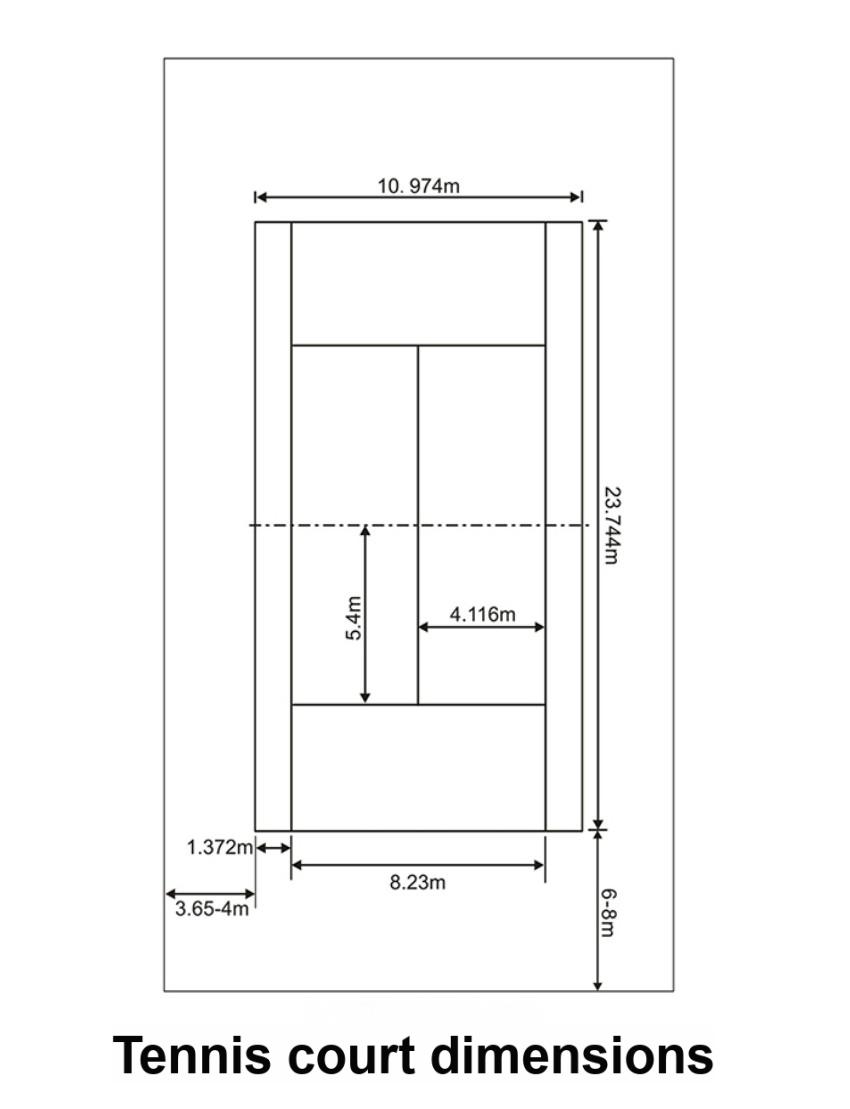

1. Стандартные размеры теннисного корта и разметка поля.

1.1 Размеры корта

Стандартный размер теннисного корта:

Длина: 23,744 м

Ширина: 10,974 м

Высота в собранном виде: 0,9 м – 1,06 м

1.2 Запас прочности и освещения (необходимо зарезервировать для проектирования освещения)

Чтобы избежать темных зон и обеспечить плавное движение и ловлю мяча, фактическая зона освещения должна предусматривать внешние границы:

Базовый запас хода задней части мотоцикла: 6–8 м

Боковой резерв: 3,65–4 м

Только при наличии достаточного пространства угол наклона лампы может быть разумно выбран без «мертвых зон» и без рассеивания бликов за пределы помещения.

2. Национальные стандарты освещения теннисных кортов и стандарты CIE.

Мы упорядочили и унифицировали запутанную стандартную таблицу в исходном материале, превратив ее в четкую, пригодную для публикации классификацию оценок.

2.1 Применение в зависимости от уровня освещенности

Уровень I: Фитнес и развлечения (Eh ≥ 300 лк)

Второй разряд: Профессиональная подготовка и любительские матчи (Eh ≥ 500 лк)

Класс III: Официальный профессиональный матч (Eh ≥ 750lx)

IV-VI разряды: Телевизионное вещание и международные турниры (вертикальная яркость 1000–2000 лк)

2.2 Основные стандартные параметры

Цветопередача Ra ≥ 65 (тренировки), Ra ≥ 80–90 (матчи и телевизионные трансляции)

Цветовая температура ≥ 4000K–5500K (нейтральный белый для спортивного зрения)

Блики GR ≤ 55 (на улице), GR ≤ 35 (в помещении)

Равномерность U1/U2: Соответствие ≥0,6–0,8, Тренировка ≥0,5

2.3 CIE 42 Международный предел единообразия

Развлекательный корт: Коэффициент единообразия ≤ 1,5

Тренировочная площадка: Коэффициент однородности ≤ 1,5

Соревновательный корт: Коэффициент единообразия ≤ 1,3 (самые строгие требования для профессиональных соревнований)

3. Стандарты размещения освещения на открытых теннисных кортах

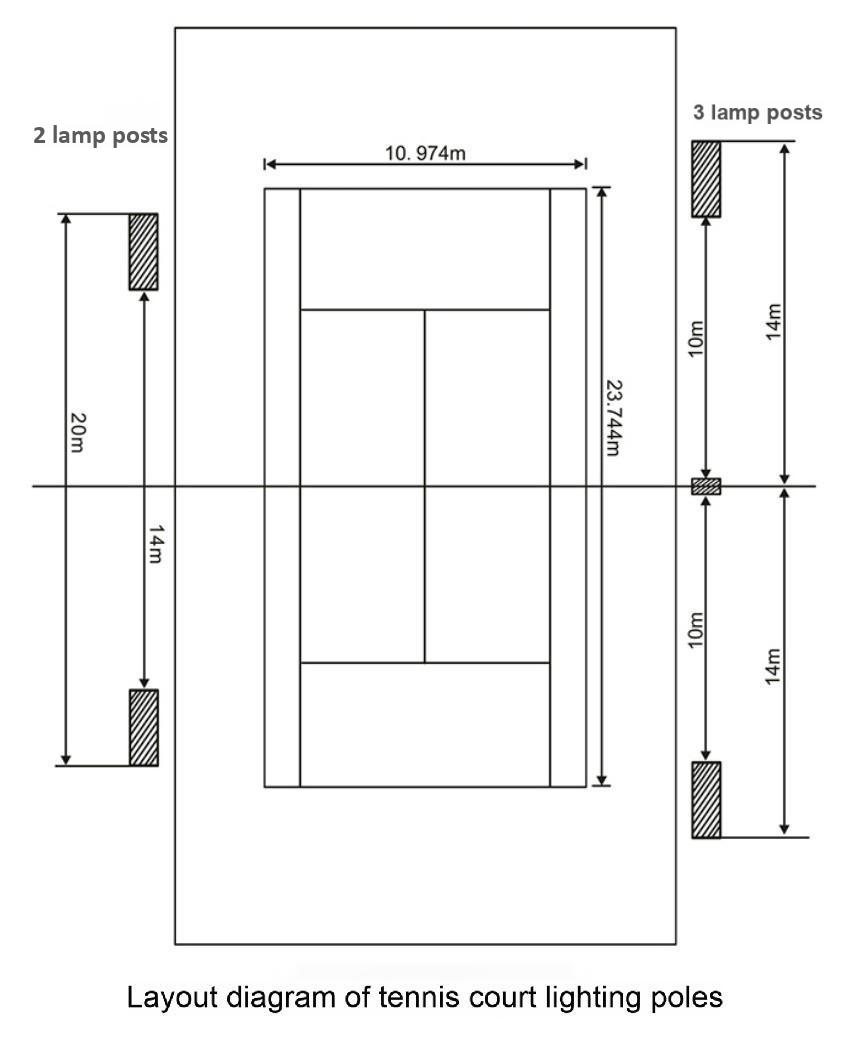

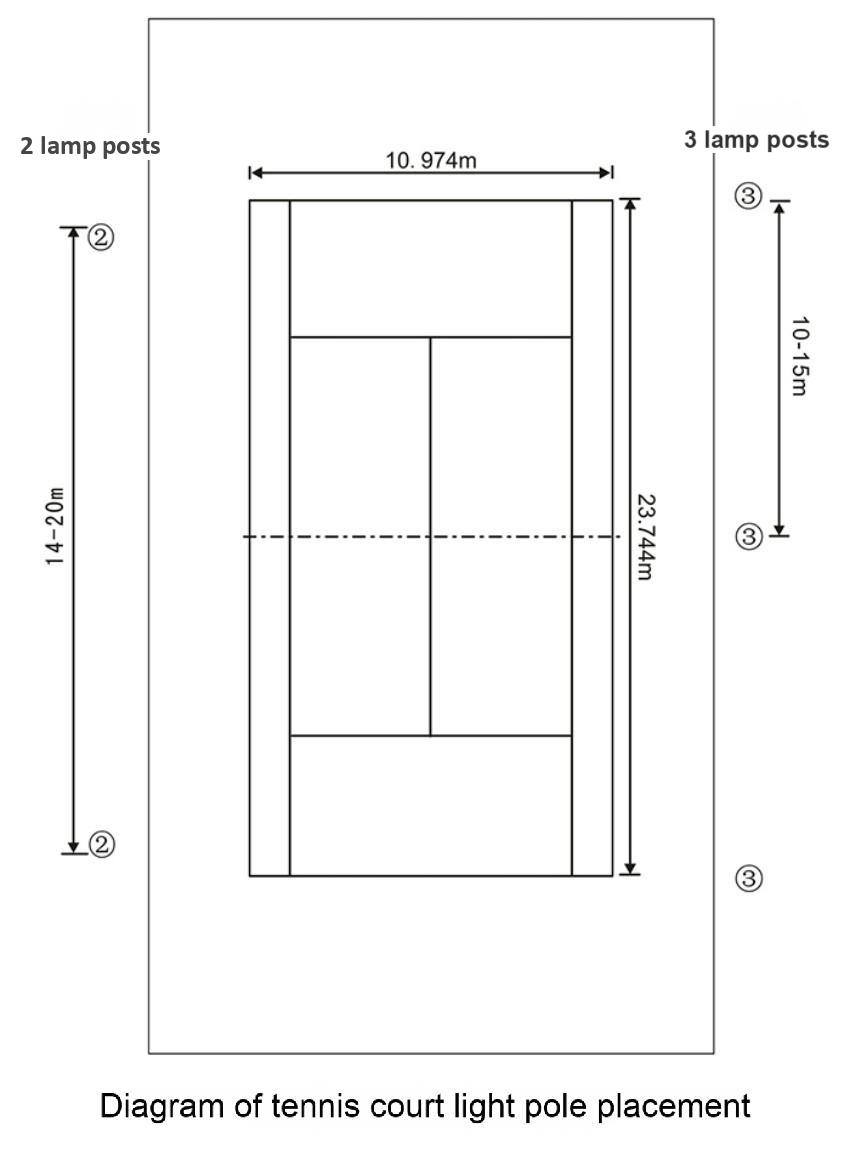

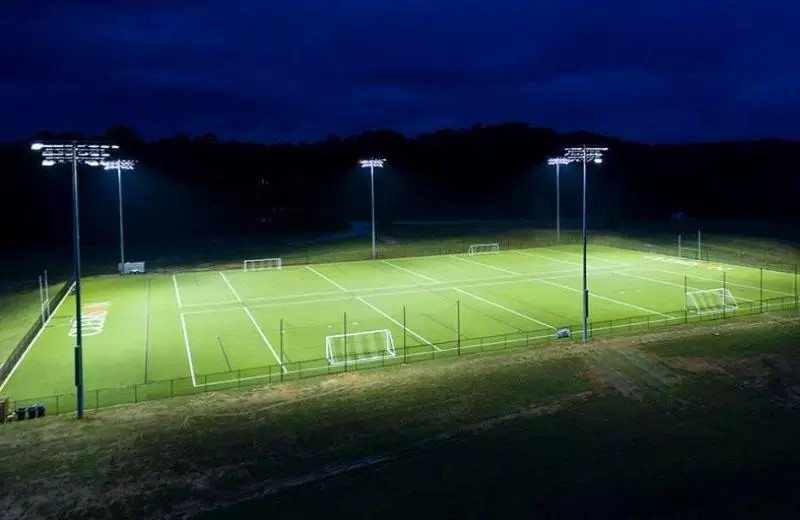

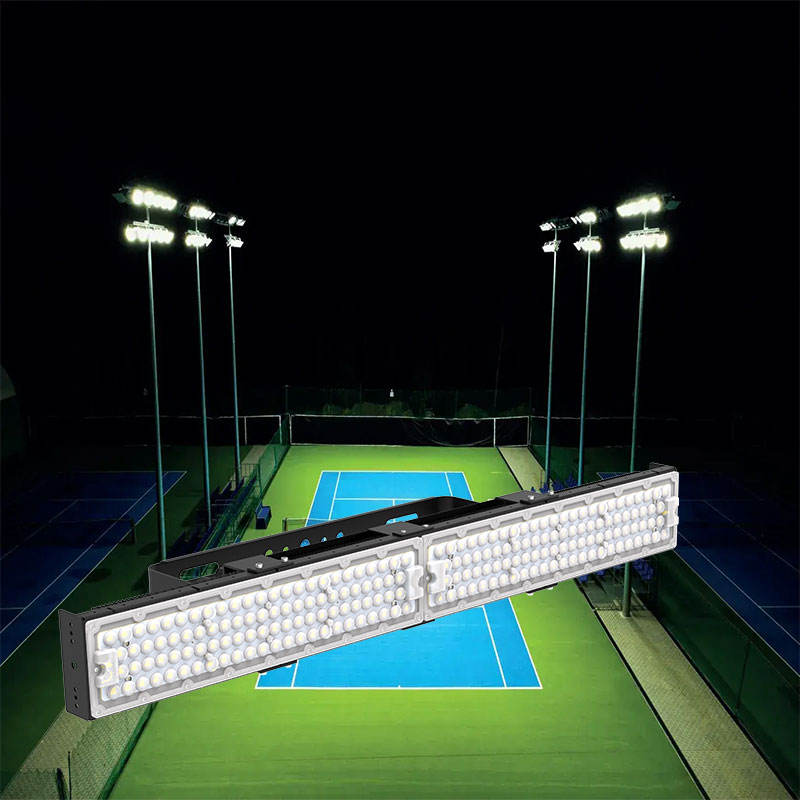

3.1 Принцип расположения опор

На открытых теннисных кортах используется боковое продольное освещение (двусторонняя схема по длинной оси), что является единственным признанным стандартом для официальных матчей.

Общее количество опор с каждой стороны:

Обычная спортивная площадка: по 2 стойки с каждой стороны.

Стандартная тренировка и любительский матч: по 3 стойки с каждой стороны.

Профессиональное официальное соревновательное корт: 4 стойки с каждой стороны.

Главное правило: между двумя соседними кортами не должно быть опор освещения во избежание взаимных световых помех и перекрестного ослепления.

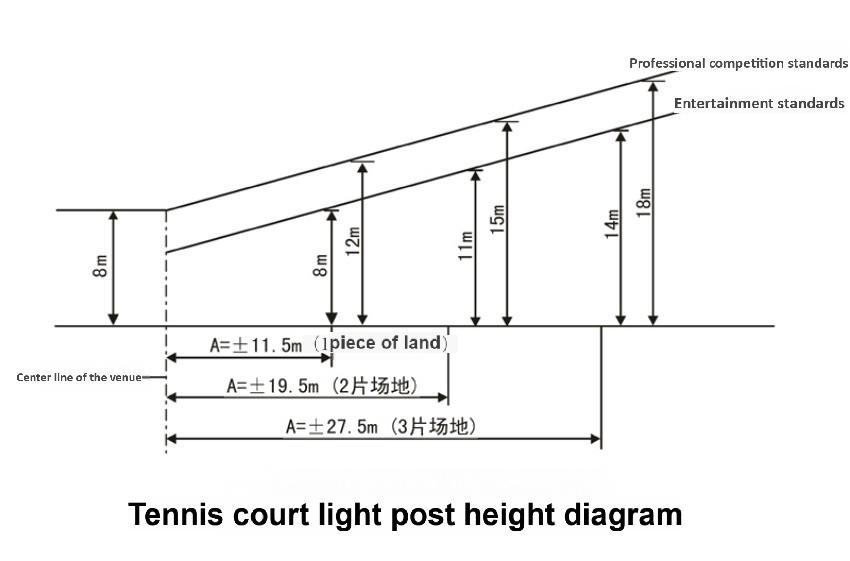

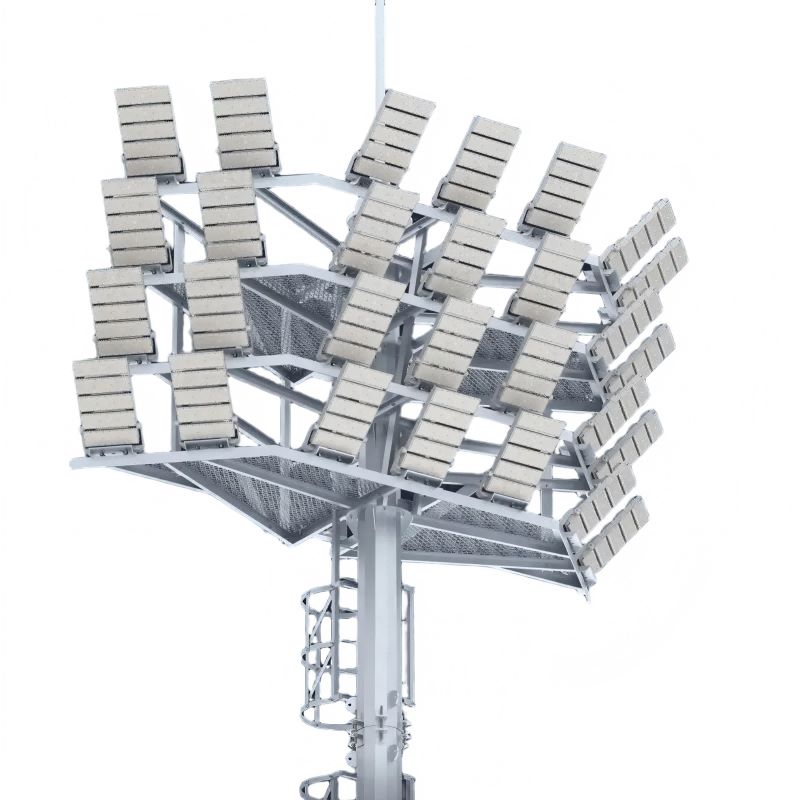

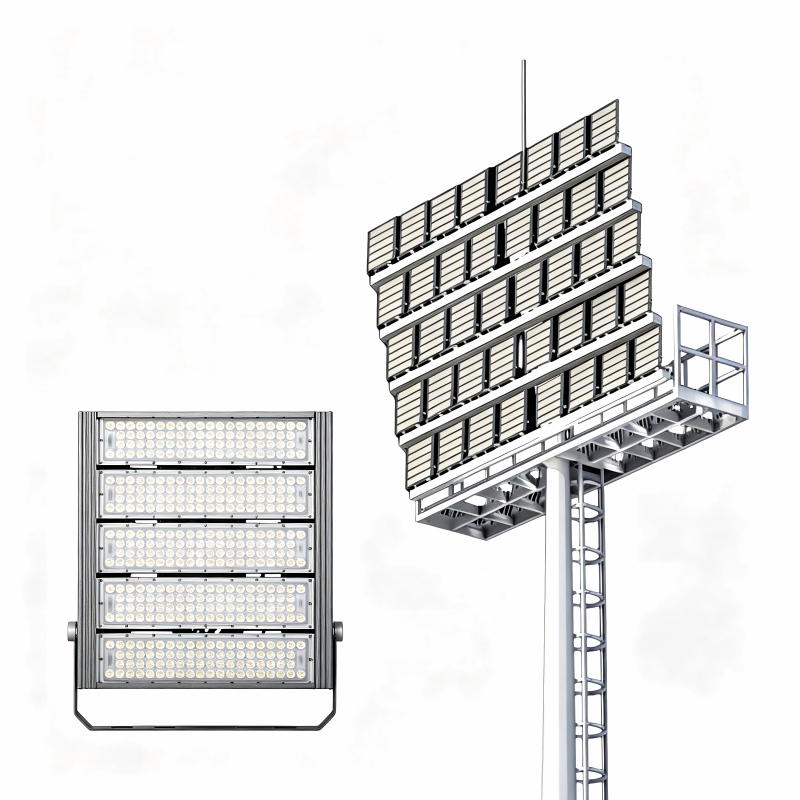

3.2 Требования к высоте опоры наружного светильника

Развлечения и ежедневные тренировки: минимальный рост 8 м.

Уровень официального матча: Минимальный рост 12 м.

Слишком малая высота приведет к сильным прямым бликам и повлияет на оценку траектории полета мяча на большой высоте.

3.3 Защита от бликов на открытых площадках

Если угол светового луча слишком велик или точка прицеливания неточна, рассеянный свет будет создавать ослепляющие блики за пределами зоны освещения.

Решения:

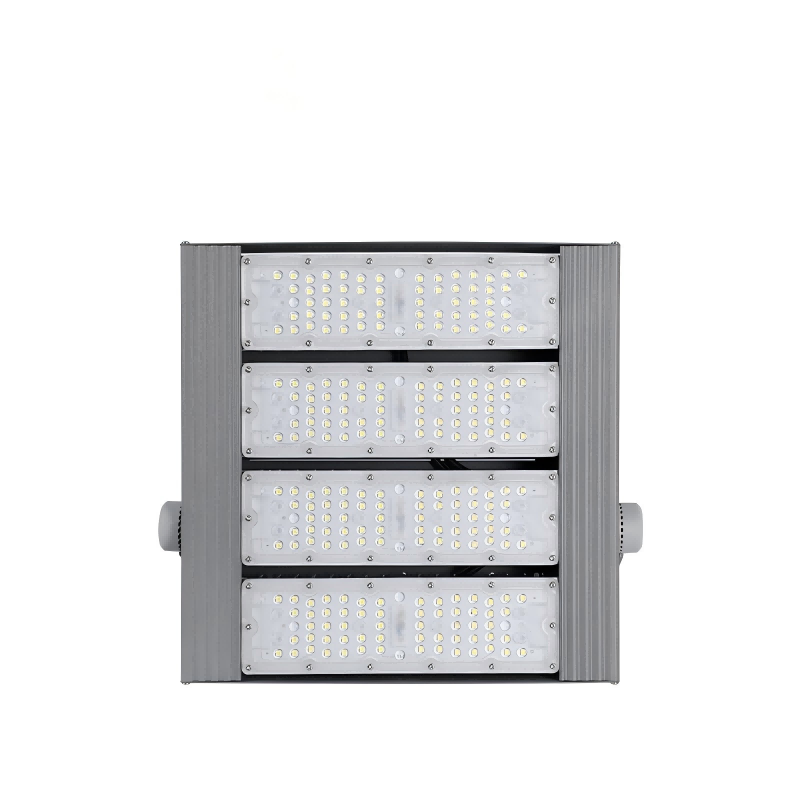

1. Использовать профессиональные узконаправленные спортивные прожекторы для тенниса.

2. Точное прицеливание в центр площадки.

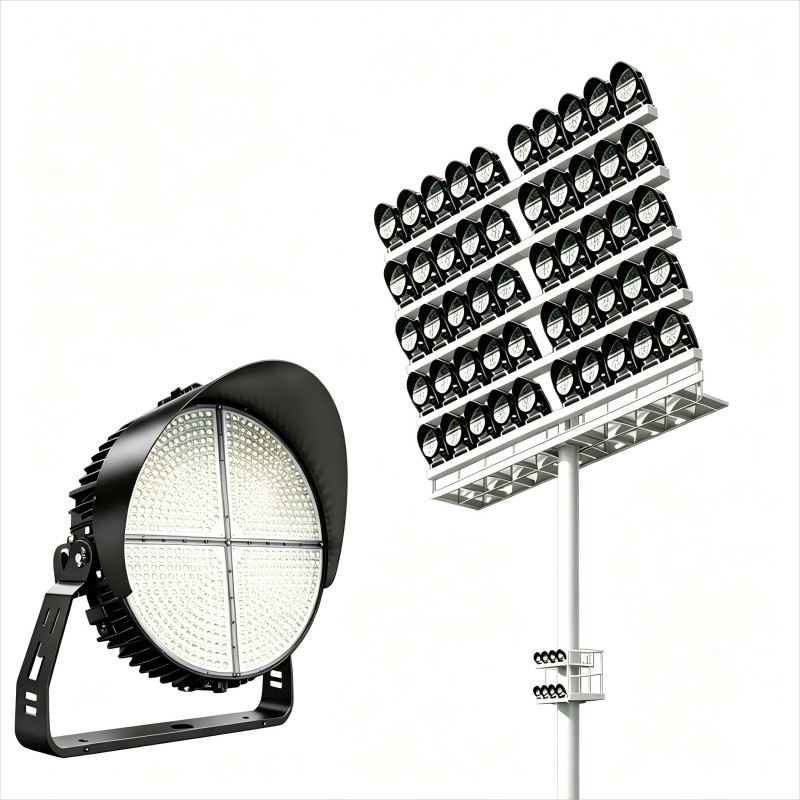

3. Использование антибликовых накладок и оптической конструкции с отсечкой.

4. Стандарты проектирования освещения для крытых теннисных кортов

К освещению теннисных кортов в помещении предъявляются более строгие требования, чем на открытом воздухе, поскольку отражение от стен, потолка и пола напрямую влияет на визуальный комфорт и честность соревнований.

4.1 Стандарт отражательной способности внутренних поверхностей (CIE 42)

Коэффициент отражения потолка: >0,6 (матовое, неглянцевое покрытие)

Коэффициент отражения стен: 0,2–0,6 (низкое отражение, допускается цветная отделка с обоих концов).

Коэффициент отражения пола: >0,25 (матовая поверхность)

4.2 Основное правило, запрещающее использование внутреннего освещения (очень важно)

Над основной игровой зоной (PPA) запрещено размещать любые светильники.

Лампы, расположенные непосредственно над зоной соревнований, будут создавать сильные вертикальные блики, мешая спортсменам отслеживать летящие с высокой скоростью мячи.

Требования к высоте установки светильника:

Высота светильника, обеспечивающая чистую площадь освещения: ≥ 9,144 м

Базовая высота светильника: ≥ 9,096 м

4.3 Ограничение естественного освещения на крытых кортах

Естественный дневной свет разрешен только на тренировочных и фитнес-площадках низкого уровня. На официальных матчах запрещено использование только одного источника естественного дневного света.

Ограничения, касающиеся проектирования с учетом дневного света:

Отсутствие прямого солнечного излучения

На задних боковых стенах нет окон.

Используйте матовое стекло или систему затенения.

Избегайте неравномерного контраста яркости внутри помещения.

5. Три стандартных варианта компоновки крытых теннисных кортов.

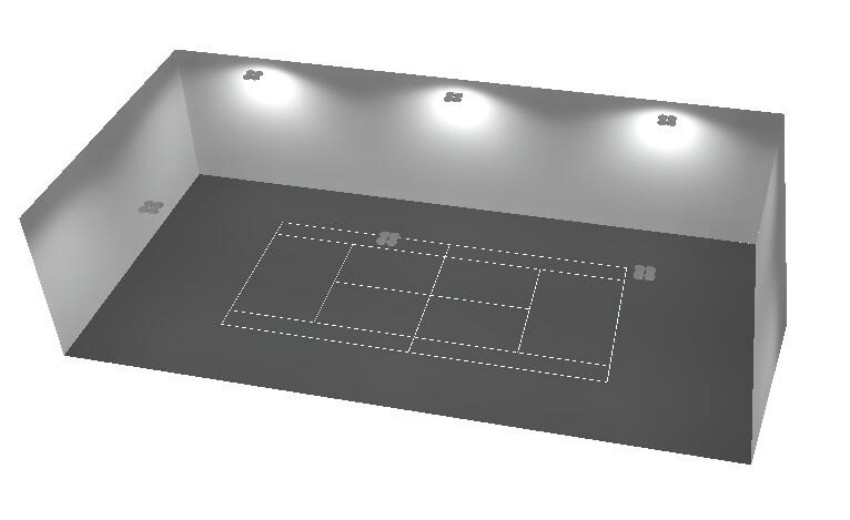

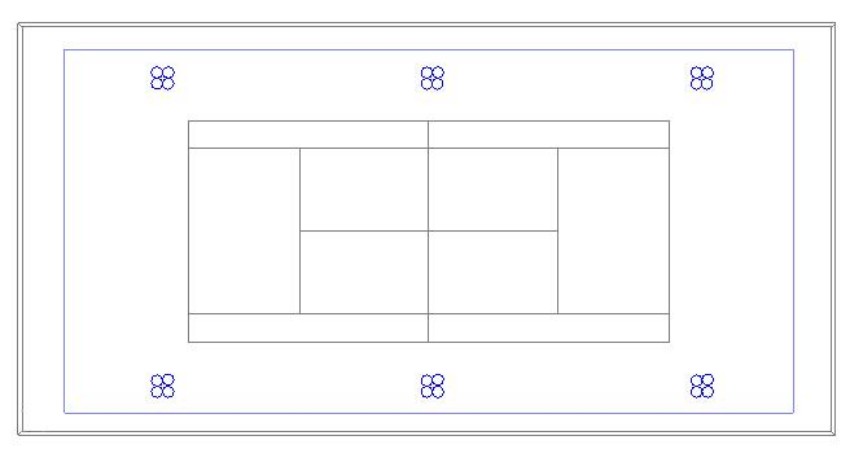

5.1 Групповая компоновка (2/4 лампы на группу)

Подходит для комплексной установки на потолке спортивных залов. Особенности: равномерное освещение, минимальные колебания теней, подходит для многофункциональных стадионов.

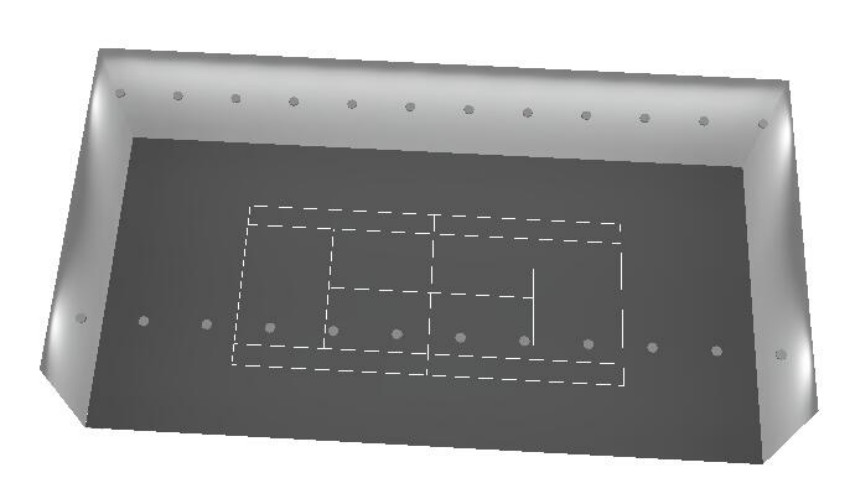

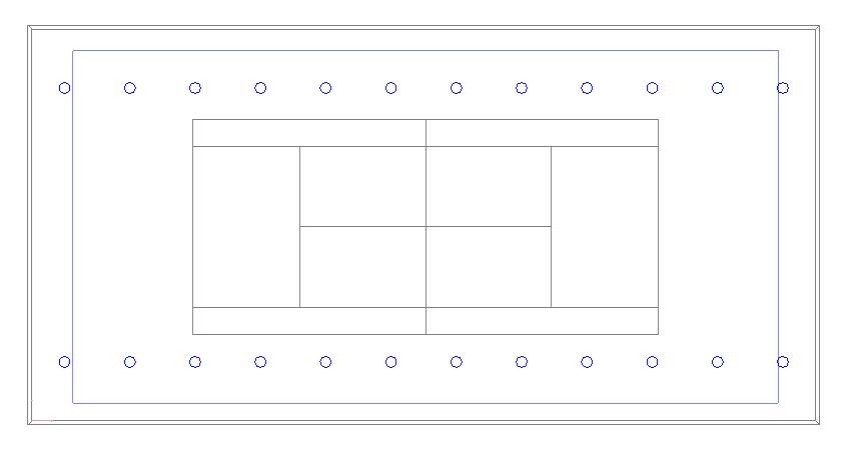

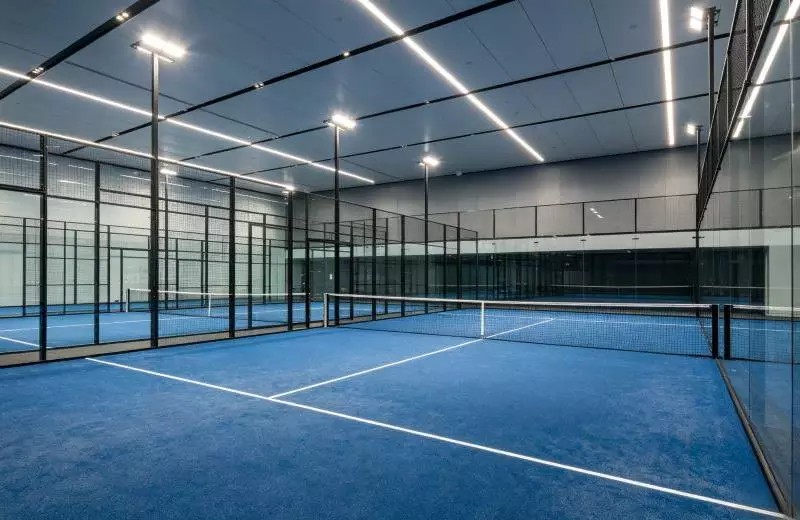

5.2 Однорядная боковая компоновка (региональная компоновка)

Лампы расположены вдоль обеих сторон длинной оси. Особенности: концентрированное распределение света, высокая вертикальная освещенность, наиболее подходит для профессиональных теннисных залов.

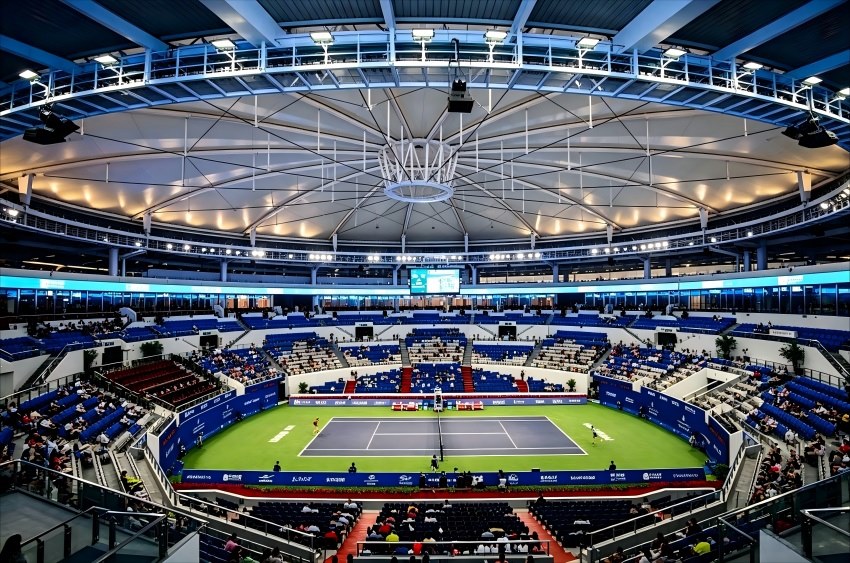

5.3 Схема расположения переходного мостика (схема расположения верхнего канала)

Установите светильники на верхнем кронштейне для подиума. Особенности: Простота в обслуживании, гибкая регулировка угла наклона, широко используется на стандартных профессиональных теннисных кортах.

6. Заключение по профессиональной планировке и рекомендации по дизайну.

1. На открытых площадках для официальных соревнований приоритет отдается двусторонней многостоечной компоновке вдоль продольной оси и высоте 12 м.

2. На крытых кортах следует избегать верхнего освещения, создающего блики от света.

3. На профессиональных кортах для матчей необходимо строго соблюдать требования к однородности покрытия (≤1,3) и цветопередаче Ra≥80.

4. Все проекты стадионов должны предусматривать использование антибликовых оптических ламп для обеспечения стабильного высокоскоростного обзора мяча.

7. Часто задаваемые вопросы

В1: Какова минимальная высота стоек для открытого теннисного корта, используемого для соревнований?

A1: На открытых теннисных кортах для официальных матчей минимальная высота стоек составляет 12 м. На тренировочных кортах для отдыха можно использовать стойки высотой не менее 8 м. Более низкие стойки будут создавать сильные блики и мешать игрокам отслеживать летящие над головой мячи.

Вопрос 2: Можно ли установить осветительные столбы между двумя соседними теннисными кортами?

A2: Не рекомендуется. Освещение между кортами вызовет перекрестные световые помехи, взаимное ослепление и неравномерное освещение на обоих кортах. Столбы следует устанавливать только по внешним сторонам всей территории площадки.

В3: Почему нельзя устанавливать светильники непосредственно над игровой зоной PPA на крытых теннисных кортах?

A3: Лампы, расположенные над зоной покрытия, будут создавать сильные вертикальные блики. Теннис на большой высоте – быстрое движение, и прямой свет сверху блокирует обзор игрокам, мешая им оценивать вращение и траекторию мяча. Все лампы должны быть размещены за пределами основной игровой зоны.

Вопрос 4: Какой индекс цветопередачи Ra требуется для профессиональных телевизионных трансляций теннисных матчей?

A4: Для национальных телевизионных турниров в прямом эфире Ra ≥80; для международных трансляций высшего уровня Ra ≥90, с цветовой температурой, регулируемой в диапазоне нейтрального белого света 4000K–5500K.

В5: Каков стандартный предел единообразия для профессиональных теннисных кортов, используемых для соревнований, согласно CIE 42?

A5: Отношение средней освещенности к минимальной освещенности не должно превышать 1,3. На тренировочных и развлекательных площадках допускается более мягкое ограничение ≤1,5.

Вопрос 6: Разрешен ли естественный дневной свет для проведения официальных соревнований по теннису в закрытых помещениях?

A6: Нет. Естественный свет подходит только для ежедневных тренировок и базовой подготовки. Неравномерный солнечный свет, перепады теней и сильный световой контраст будут препятствовать честной конкуренции и ухудшать зрение спортсменов.

Вопрос 7: Как устранить нежелательные блики на открытых теннисных кортах?

A7: Три решения: 1. Использовать профессиональные теннисные прожекторы с узким углом рассеивания света и защитой от бликов; 2. Точно настроить точки наведения ламп для фокусировки света внутри игровой зоны; 3. Оснастить лампы защитными экранами от бликов для предотвращения рассеивания света за пределы корта.

В8: Какие три основных типа освещения существуют на крытых теннисных кортах?

A8: Групповая кластерная схема потолочного размещения, схема с одним рядом с каждой стороны и схема размещения на верхней площадке. Схема с площадкой наиболее удобна для последующего обслуживания ламп и регулировки угла наклона.

В9: Какое пространство необходимо зарезервировать вокруг стандартного теннисного корта для проектирования освещения?

A9: Зарезервируйте пространство 6–8 м за двумя базовыми линиями и 3,65–4 м за обеими боковыми линиями. Достаточный запас обеспечит полное освещение без темных углов.

В10: Сколько осветительных столбов следует разместить с каждой длинной стороны профессионального открытого теннисного корта?

A10: Обычный отдых: 2 стойки с каждой стороны; любительские тренировочные матчи: 3 стойки с каждой стороны; международные профессиональные соревнования: 4 стойки с каждой стороны.
